Texel Studio 3: Инструкция по установке и использованию Texel BodyFit Addon

Краткое описание

Texel BodyFit Addon - это дополнительный модуль для Texel Studio 3, позволяющий автоматически получать обмеры тела отсканированного человека по стандартам ГОСТ и ISO. Доступны более 100 параметров, таких как обхваты, высоты, расстояния между антропометрическими точками и др. Результирующие обмеры могут быть визуализированы в 3D, а также проэкспортированы в различные форматы, такие как Microsoft Excel (XLSX) и CSV. Texel BodyFit Addon также делает доступным экспорт параметров телосложения для интеграции с САПР Ассоль.

Данная инструкция описывает процесс установки Texel BodyFit Addon, регистрацию лицензии и эксплуатацию совместно с Texel Studio 3.

Системные требования

Для установки Texel BodyFit Addon система должна соответствовать следующим минимальным требованиям:

• Процессор с архитектурой x86_64 (Intel или AMD)
• 16 Гб оперативной памяти
• Операционная система Windows 10/11
• Установленное программное обеспечение Texel Studio 3

Установка и регистрация лицензии

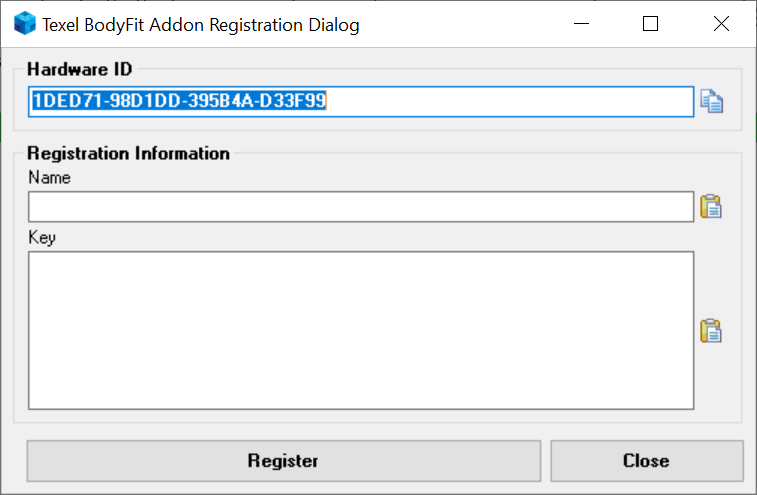

Для установки Texel BodyFit Addon необходимо скачать и запустить установщик (имя файла установщика обычно имеет вид "Texel_BodyFit_Addon_x.x.x.x-win64_Setup.exe"), выбрать предпочитаемый язык установщика и следовать пошаговым инструкциям. Установщик автоматически определит установленное ПО Texel Studio 3, а при отсутствии - выдаст соответствующее сообщение. После успешной установки будет открыт диалог регистрации лицензии, содержащий 3 текстовых поля:

• Hardware ID: Аппаратный идентификатор компьютера. Для получения лицензионного ключа необходимо отправить содержимое этого поля на электронную почту Вашего менеджера, либо электронную почту support@texel.graphics вместе с указанием названия продукта (Texel BodyFit Addon).

• Name: В данное поле необходимо вставить полученное регистрационное имя.

• Key: В данное поле необходимо вставить полученный лицензионный ключ.

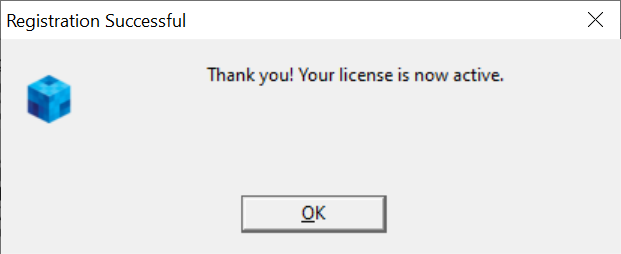

После ввода регистрационных данных необходимо нажать кнопку Register. При успешной регистрации лицензии будет показано соответствующее сообщение:

После успешной регистрации лицензия будет сохранена на Вашем компьютере. Если лицензия неактивна, то диалог регистрации будет показан при использовании функций Texel BodyFit Addon из Texel Studio 3.

В случае проблем с активацией, либо для переноса лицензии на другое устройство, пожалуйста, свяжитесь с нашей службой поддержки по электронной почте support@texel.graphics для решения возникшей проблемы.

3D-сканирование для Texel BodyFit Addon

Для выполнения автоматических обмеров тела необходимо, чтобы 3D-сканы удовлетворяли следующим требованиям:

• Человек должен быть отсканирован в А-позе (ноги на ширине плеч, руки симметрично располагаются под углом в 30-45 градусов к телу).

• 3D-скан должен быть выполнен в нижнем белье, либо в обтягивющей одежде (тонкой и без складок, повторяющей контуры тела).

• При наличии длинных волос их нужно убрать в пучок на затылке (не на макушке), пряди волос не должны закрывать шею и плечи.

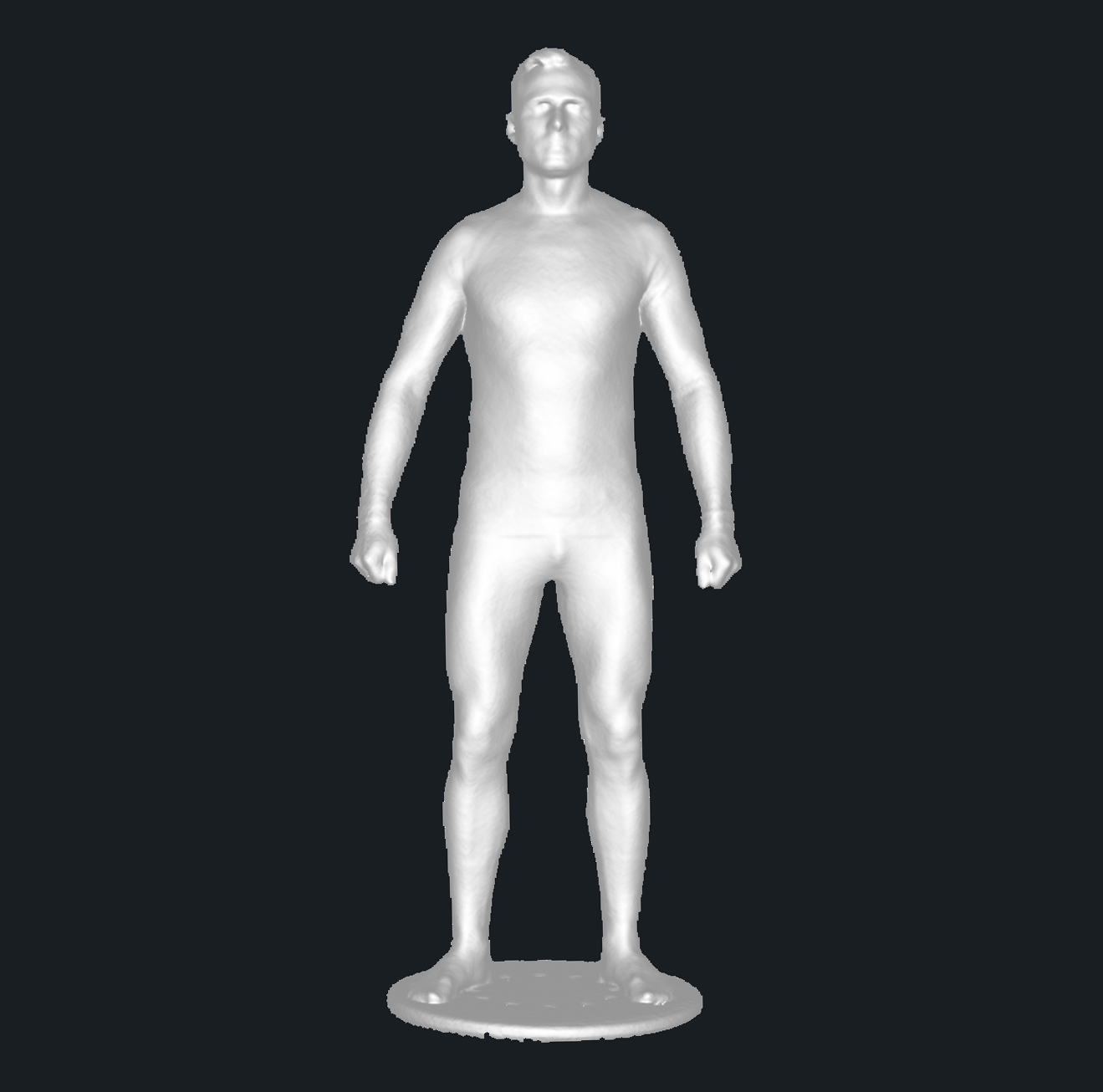

Пример 3D-скана в А-позе:

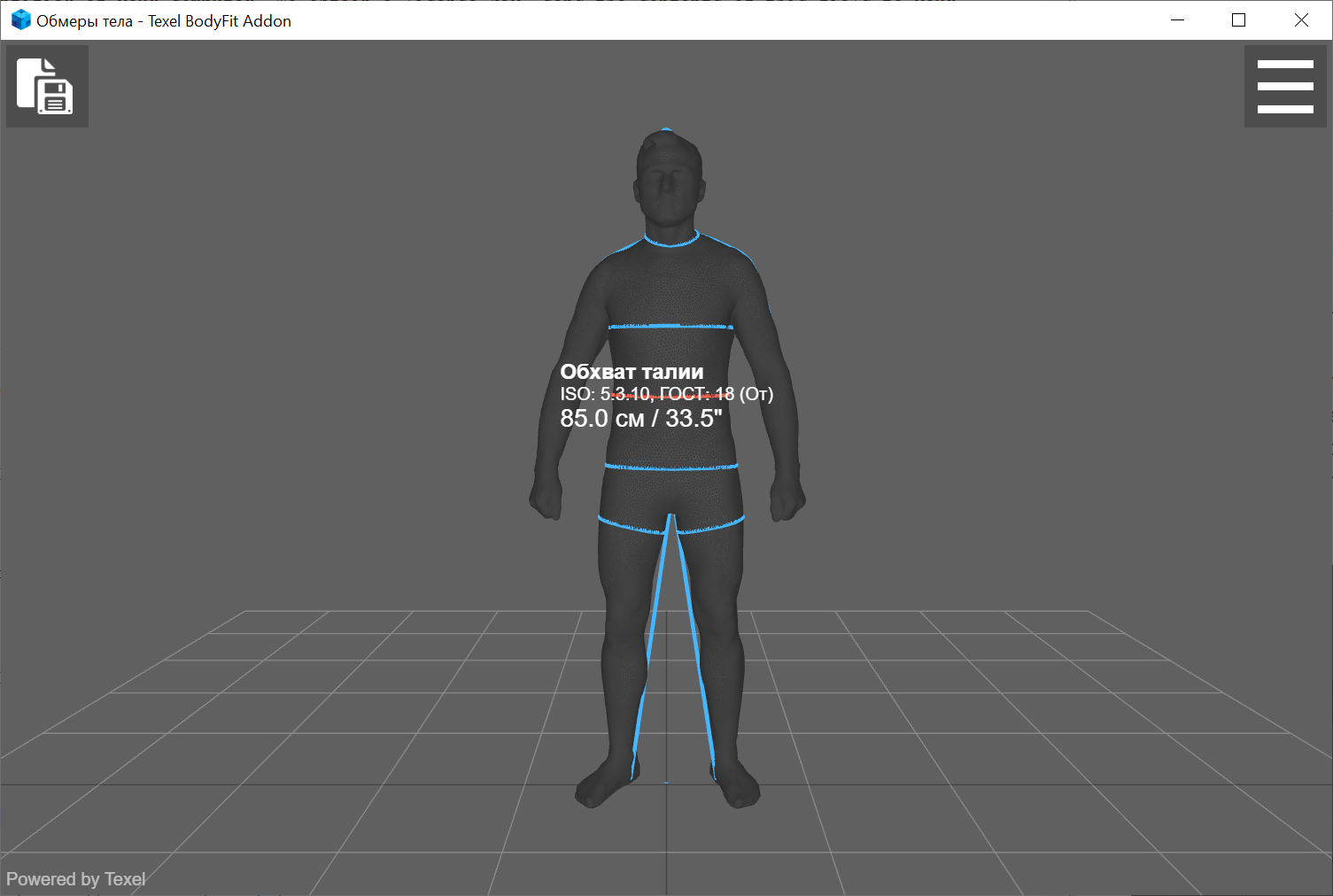

Просмотр обмеров тела в 3D

Для получения обмеров тела для 3D-скана в А-позе используйте пункт меню Инструменты > Обмерить с BodyFit... (либо кнопку на панели инструментов, либо сочетание клавиш Ctrl+B). После обработки данных будет показано окно с 3D-визуализацией обмеров тела.

Используйте мышь для управления виртуальной камерой:

• Зажмите левую кнопку мыши и перемещайте курсор для поворота.

• Используйте колёсико мыши для приближения и отдаления.

• Зажмите правую кнопку мыши и двигайте мышь для перемещения виртуальной камеры.

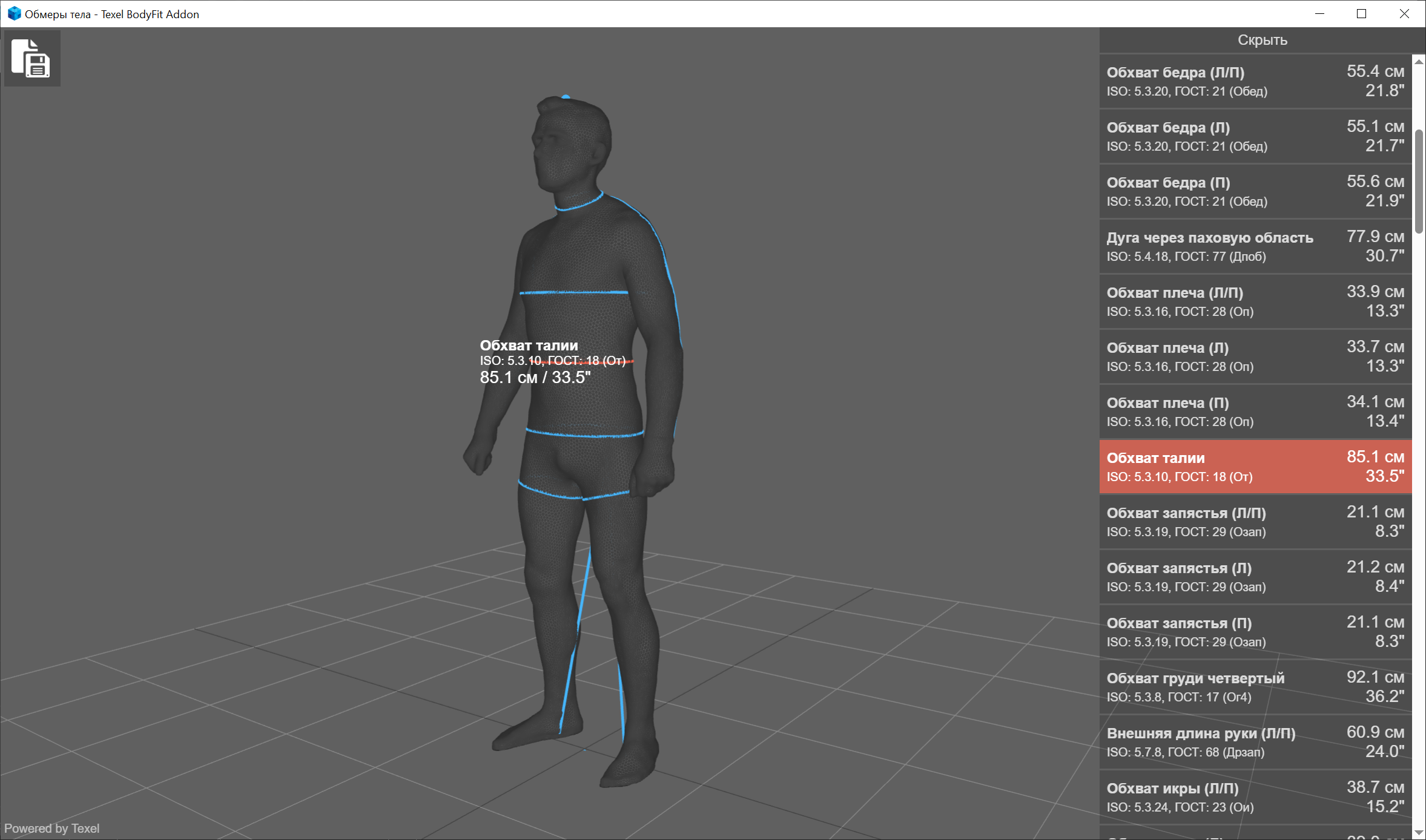

При щелчке на обмере будет показано его название, номера по стандартам ГОСТ и ISO, а также непосредственно числовое значение в сантиметрах и дюймах. Для открытия полного списка обмеров используйте кнопку Все размерные признаки (справа сверху).

Экспорт обмеров тела

Для экспорта обмеров тела используйте кнопку Экспорт обмеров... (слева сверху). Поддерживается экспорт в таблицу Microsoft Excel (XLSX), CSV, а также в TXT файл для импорта параметров телосложения в САПР Ассоль. Также экспорт в САПР Ассоль можно осуществить сразу из меню Файл > Экспорт для САПР > Ассоль... (либо использовать сочетание клавиш Ctrl+Shift+A).

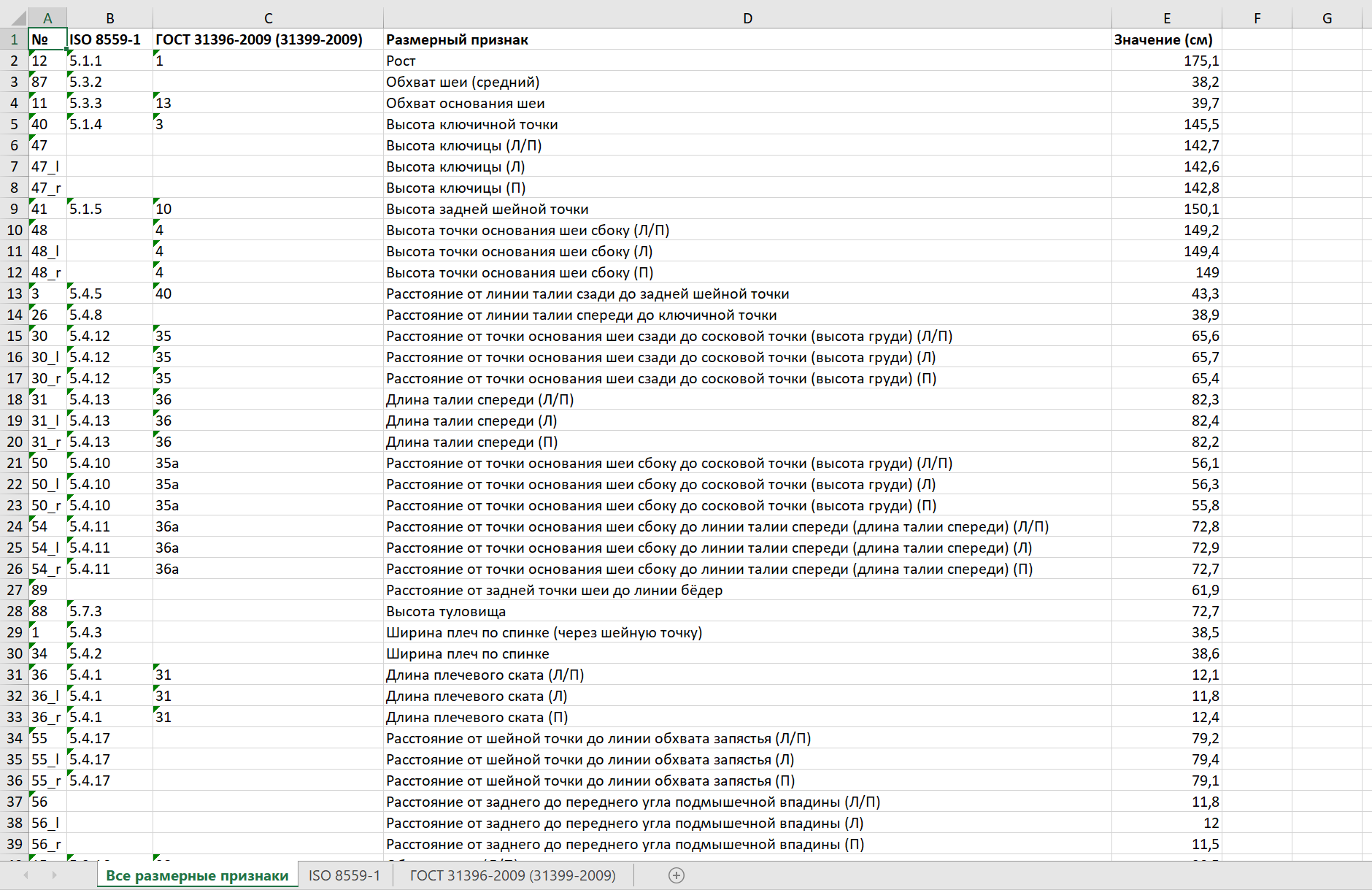

Пример экспорта обмеров в формате Microsoft Excel:

Обратите внимание, что язык интерфейса Texel BodyFit Addon (а также названий обмеров при экспорте) будет установлен таким же, как и язык интерфейса, выбранный в Texel Studio 3.
