Texel Portal RX: Инструкция по сборке

Краткое описание

3D-сканер Texel Portal RX представляет собой программно-аппаратный комплекс (ПАК) для быстрого получения цветных 3D-моделей людей и крупногабаритных объектов. Главной особенностью Texel Portal RX является то, что человек остаётся неподвижным во время 3D-сканирования, тогда как колонна с сенсорами глубины (RGB-D камерами) вращается вокруг него. Основными элементами 3D-сканера являются основание 3D-сканера с поворотным узлом, подиумом и двумя горизонтальными балками (для колонны с сенсорами и стойки для ноутбука), а также сама вертикальная колонна с сенсорами, обеспечивающая их вертикальное перемещение и светодиодную подсветку объекта сканирования. В комплект также может входить высокопроизводительный ноутбук, сконфигурированный для работы ПО Texel. 3D-сканер Texel Portal RX позволяет быстро и плавно поворачивать сенсоры вокруг объекта съёмки (сканирование занимает около 30 секунд) и обеспечивает получение данных с 4 сенсоров глубины, оснащенных также цветными (RGB) камерами. Полученные потоки данных затем обрабатываются ПО Texel для получения цветного 3D-скана и других производных данных, таких как обмеры тела. Texel Portal RX является мощным и комфортным для пользователя решением для полноростового 3D-сканирования с цветом.

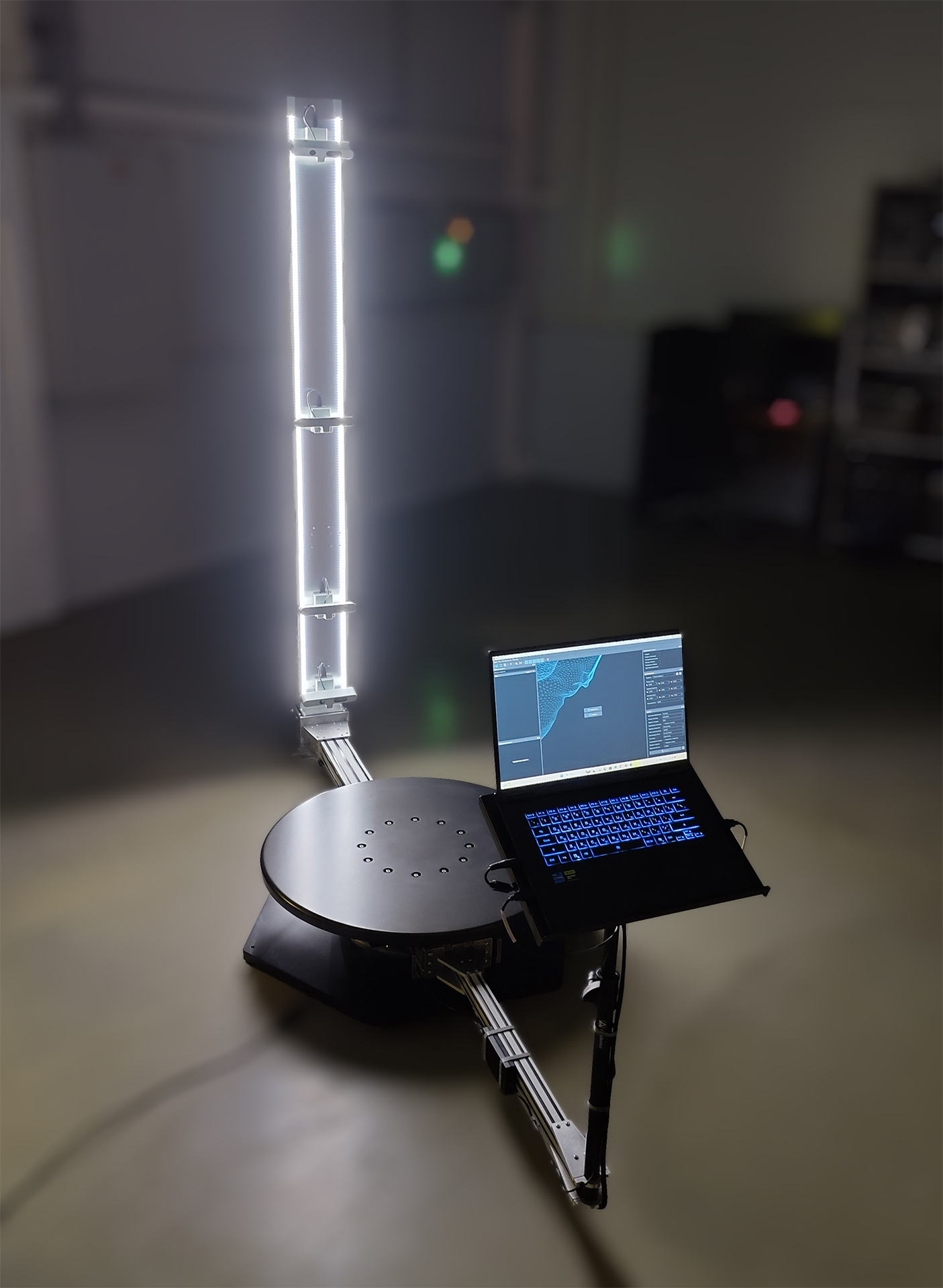

Общий вид устройства

Общий вид устройства

Распаковка

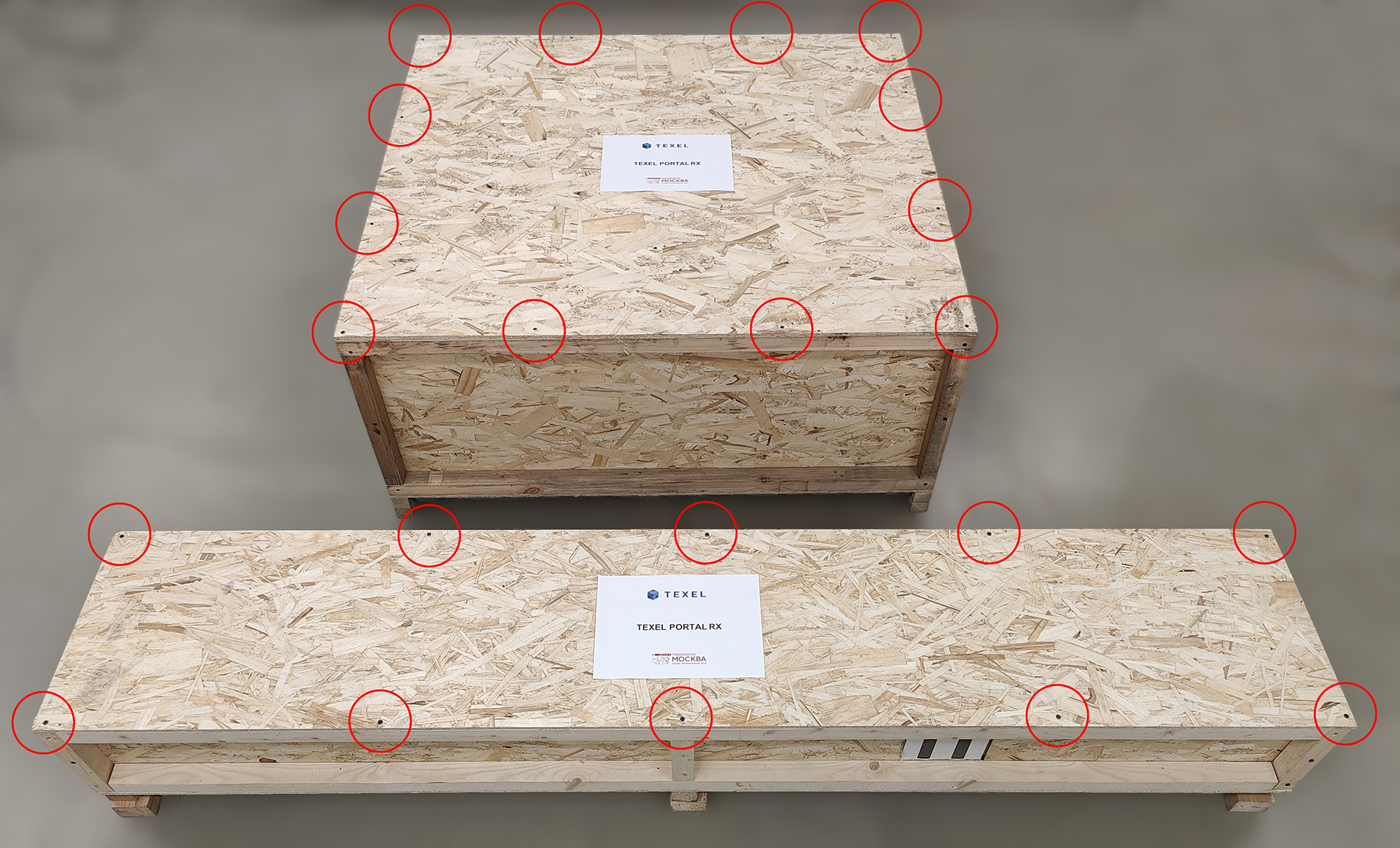

3D-сканер Texel Portal RX поставляется в частично разобранном виде в двух жестких фанерных ящиках. Отдельные элементы 3D-сканера защищены пузырьковой плёнкой, вспененным полиэтиленом, картоном, либо иным упаковочным материалом. Для вскрытия фанерных ящиков необходимо открутить саморезы на верхнмх крышках ящиков с помощью шуруповёрта либо отвёртки. На фотографии ниже красными кружками отмечены саморезы, держащие верхние крышки:

Упаковка

При извлечении компонентов 3D-сканера необходимо соблюдать осторожность для предотвращения повреждения корпусных деталей, кабелей и других элементов оборудования. Также осторожность необходимо соблюдать при перемещении упаковки и тяжелых элементов 3D-сканера для избежания травм.

Комплект поставки

Комплект поставки

Комплект поставки 3D-сканера Texel Portal RX включает следующие позиции:

  1. Основание 3D-сканера с поворотным механизмом
  2. Круглый подиум для размещения сканируемого человека или объекта
  3. Крепеж для подиума (12 винтов M6 с шайбами)
  4. Горизонтальная балка для колонны с сенсорами
  5. Горизонтальная балка для стойки с ноутбуком
  6. Колонна 3D-сканера с блоком управления и магнитными креплениями для сенсоров
  7. 4 сенсора глубины (RGB-D камеры) на магнитных кронштейнах
  8. Крепеж для колонны (4 болта M8)
  9. Стойка для ноутбука (телескопическая часть и подставка)
  10. Кабель питания для колонны (внутренний)
  11. Кабель питания для ноутбука (внутренний)
  12. Кабель питания для 3D-сканера (для подключения к розетке)
  13. Шестигранные (имбусовые) ключи на 2.5 мм и 5 мм
  14. Ключ на 13 мм для крепления колонны
  15. Высокопроизводительный ноутбук (опционально)

Пожалуйста, обратите внимание, что отдельные элементы или узлы 3D-сканера могут незначительно визуально отличаться в разных версиях оборудования, функционал и потребительские свойства при этом не меняются. При наличии значительных изменений в конструкции информация будет отражена в данной инструкции.

Сборка 3D-сканера

Сборка 3D-сканера осуществляется по приведенным ниже шагам. Рекомендуется строго следовать инструкции и не менять приведенный порядок действий. Несмотря на то, что собрать 3D-сканер Texel Portal RX может и один человек, мы рекомендуем задействовать в сборке двух человек, чтобы минимизировать риск повреждения элементов 3D-сканера или травм. Все действия по сборке необходимо выполнять при полностью обесточенном устройстве, включение устройства в розетку допустимо только по окончании сборки в соответствии с инструкцией.

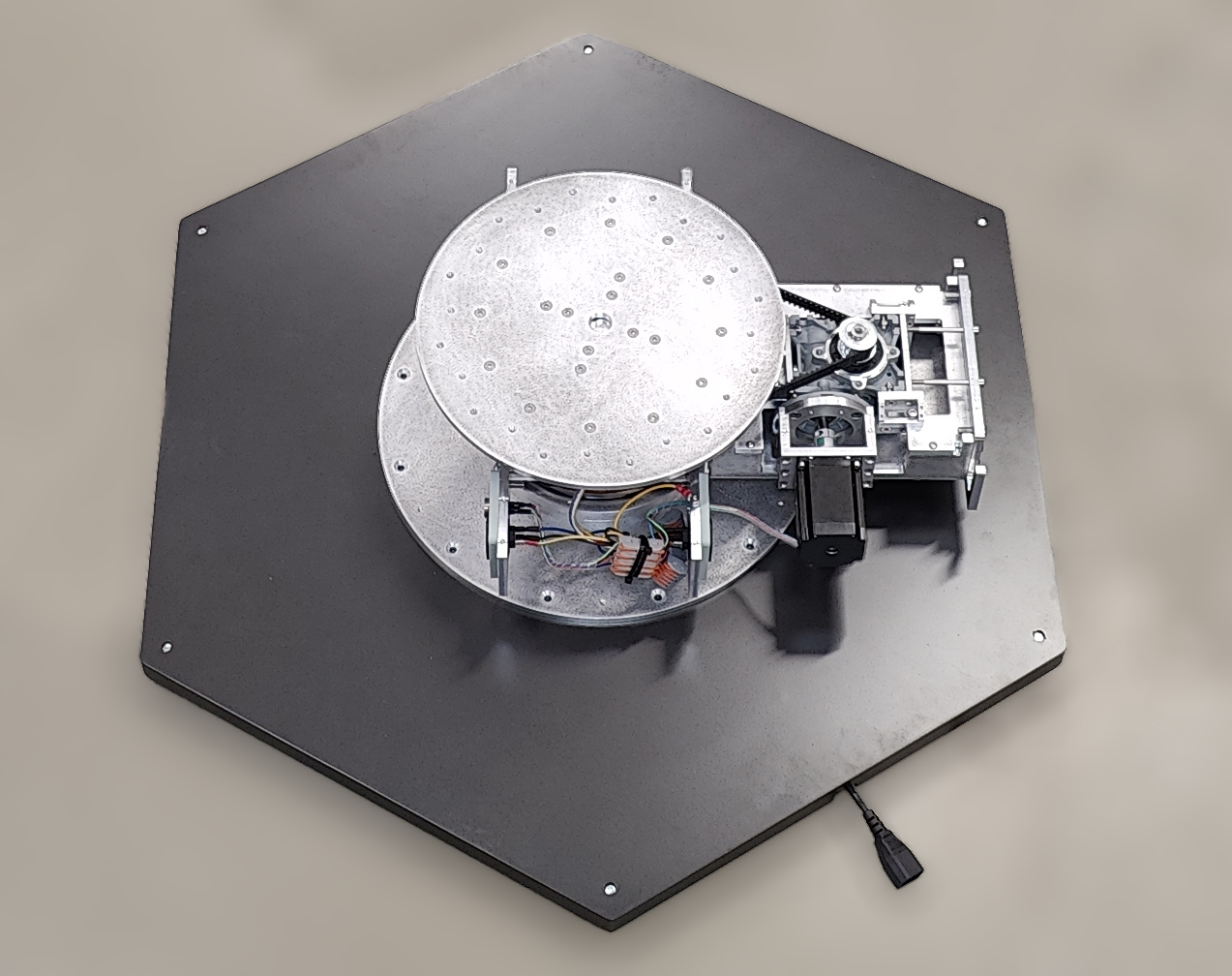

  1. Распаковать и установить основание с поворотным узлом на пол, на ровную и твёрдую поверхность. Максимальная высота 3D-сканера в собранном виде составляет не менее 2650 мм, рекомендуемая высота потолка в месте сборки - 2800 мм (2.8 м), абсолютный минимум - 2700 мм (2.7 м). Также рекомендуется сразу обратить внимание, с какой стороны к 3D-сканеру будет удобнее подводить питание, и повернуть основание соответствующим образом.

    Основание с поворотным узлом

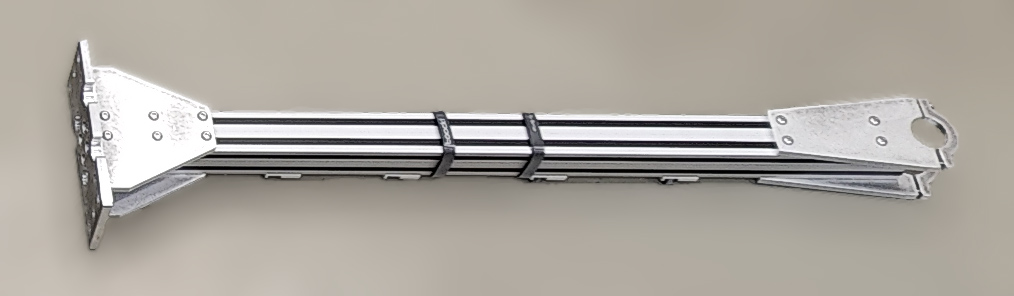

  2. Найти и распаковать горизонтальную балку для стойки ноутбука:

    Балка для стойки ноутбука

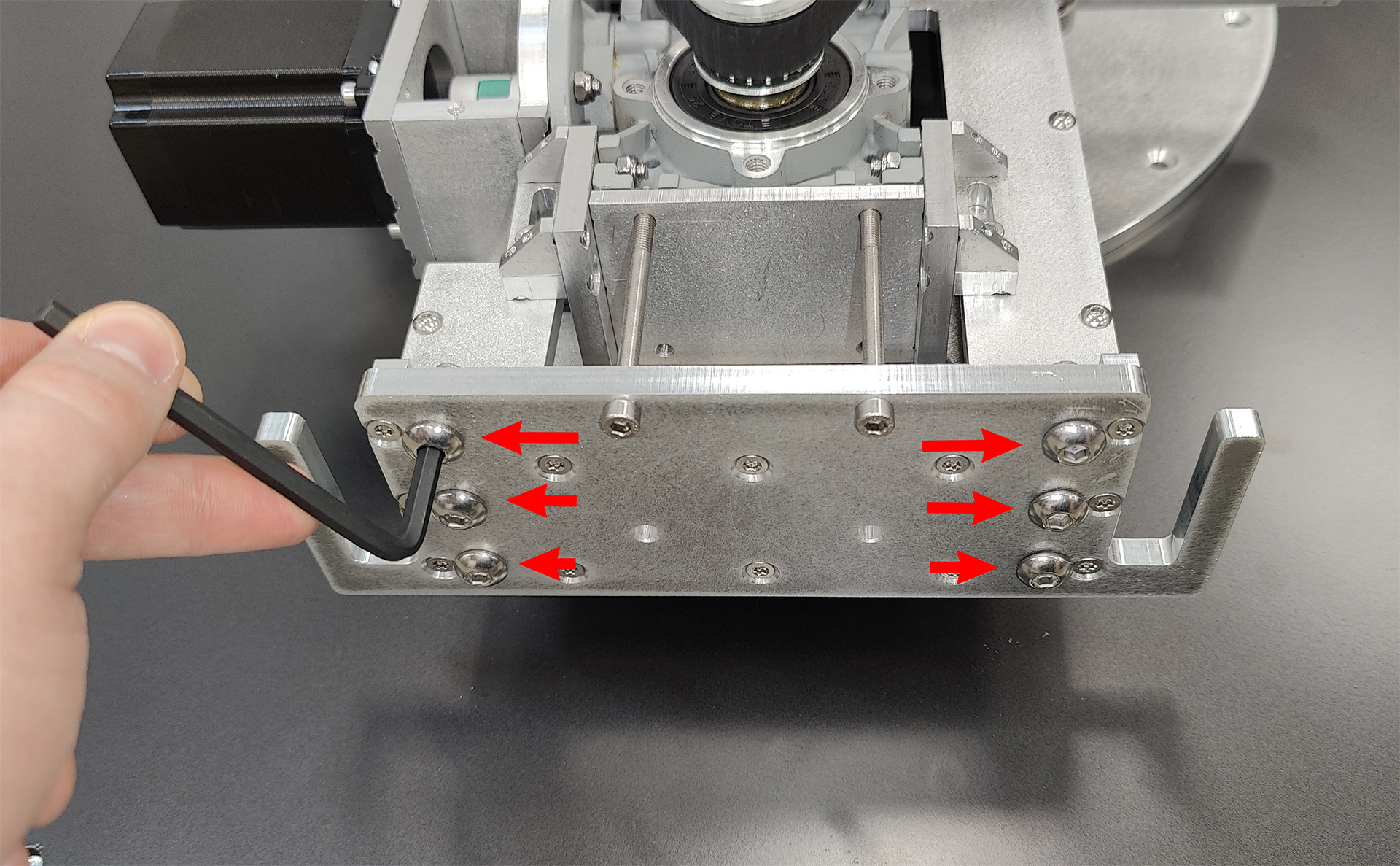

  3. Со стороны привода поворотного узла выкрутить 6 винтов крепления балки для стойки ноутбука с помощью шестигранного ключа на 5 мм:

    Винты крепления балки для стойки ноутбука

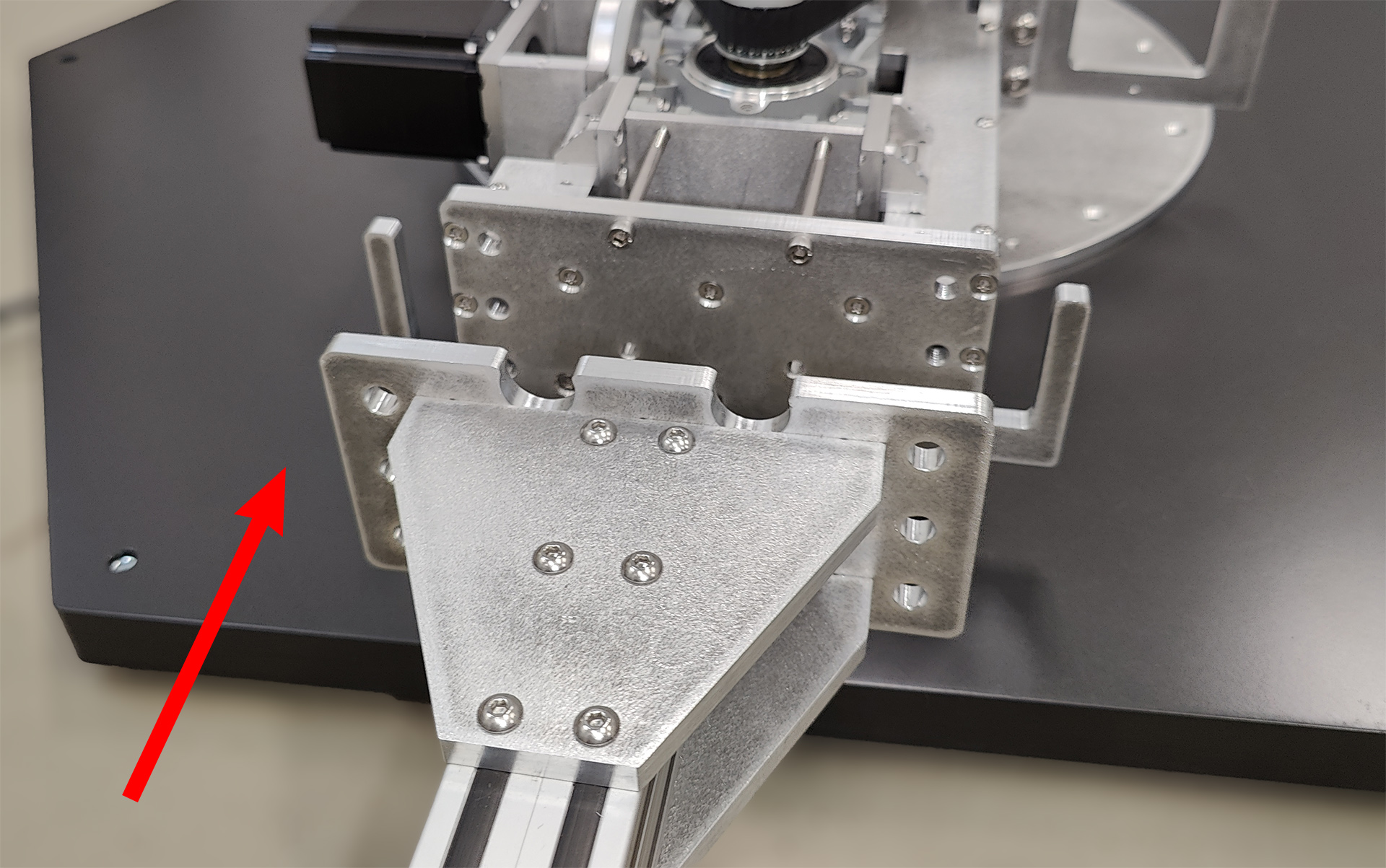

  4. Совместить фланец балки для стойки ноутбука и посадочное место на поворотном узле:

    Фланец балки для стойки ноутбука и посадочное место на поворотном узле

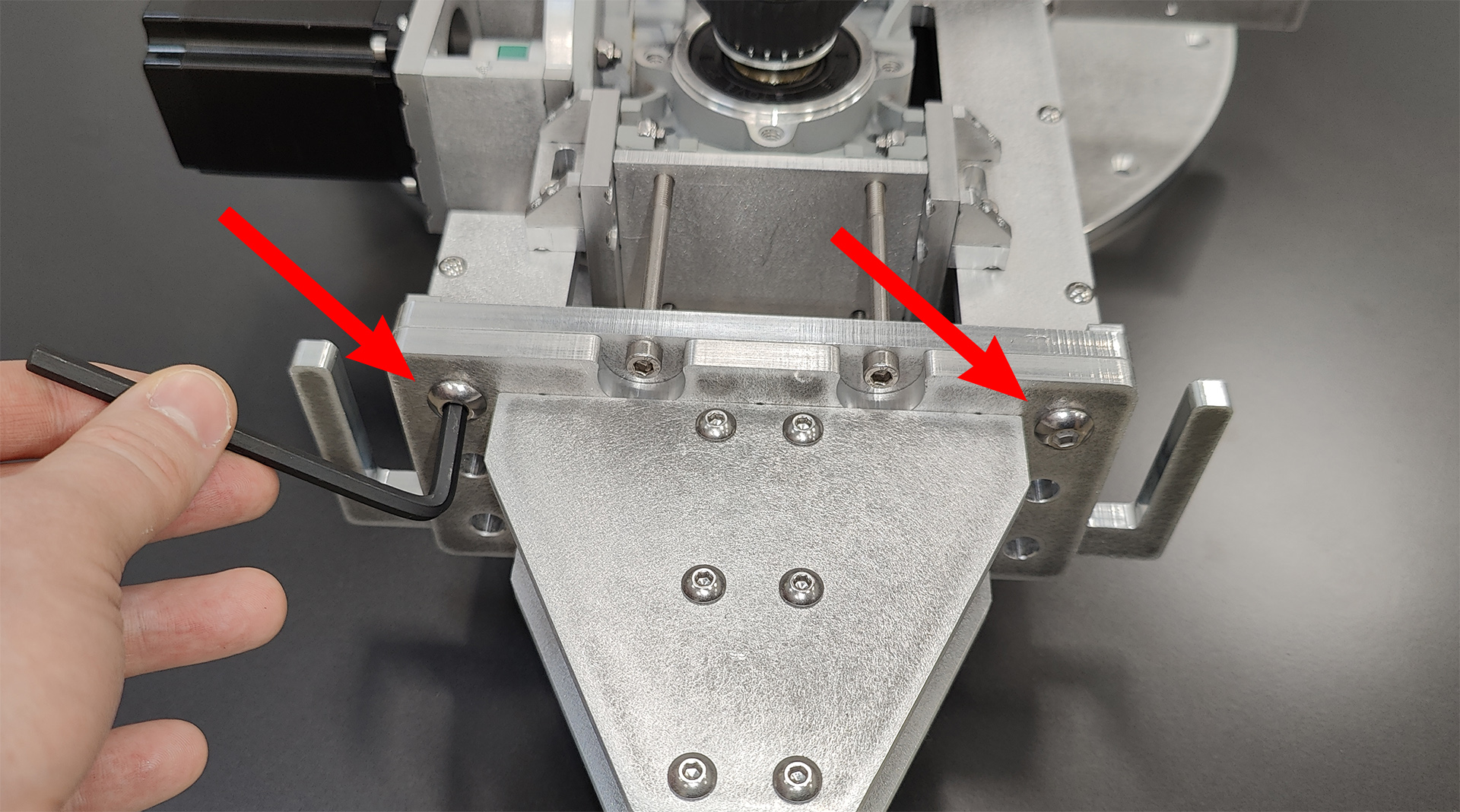

  5. Аккуратно придерживая балку, вставить и хорошо затянуть 6 винтов крепления балки для стойки ноутбука, используя шестигранный ключ на 5 мм (удобнее всего начинать с двух верхних винтов, далее балку можно будет не держать):

    Фиксация балки для стойки ноутбука

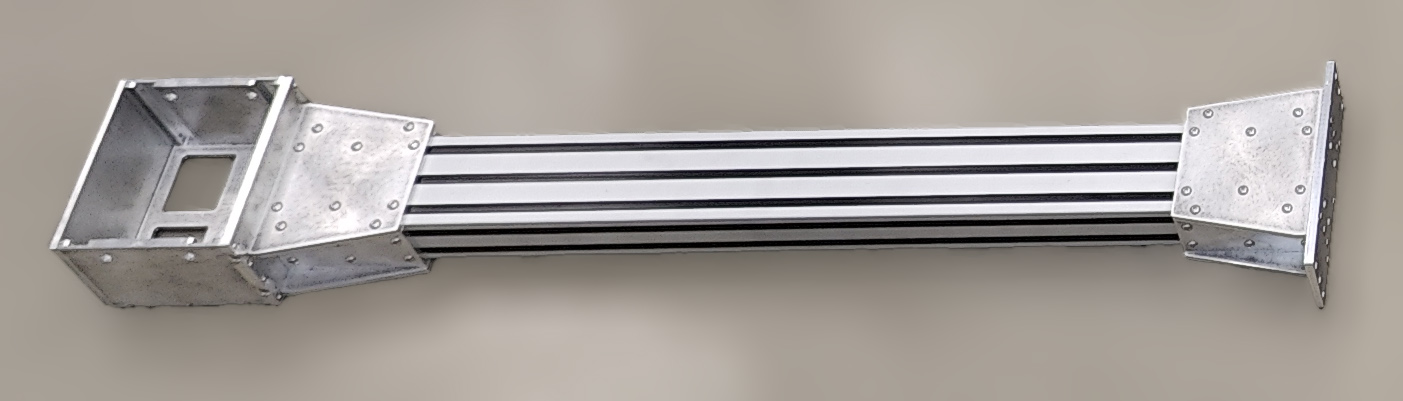

  6. Найти и распаковать горизонтальную балку для колонны с сенсорами:

    Балка для колонны с сенсорами

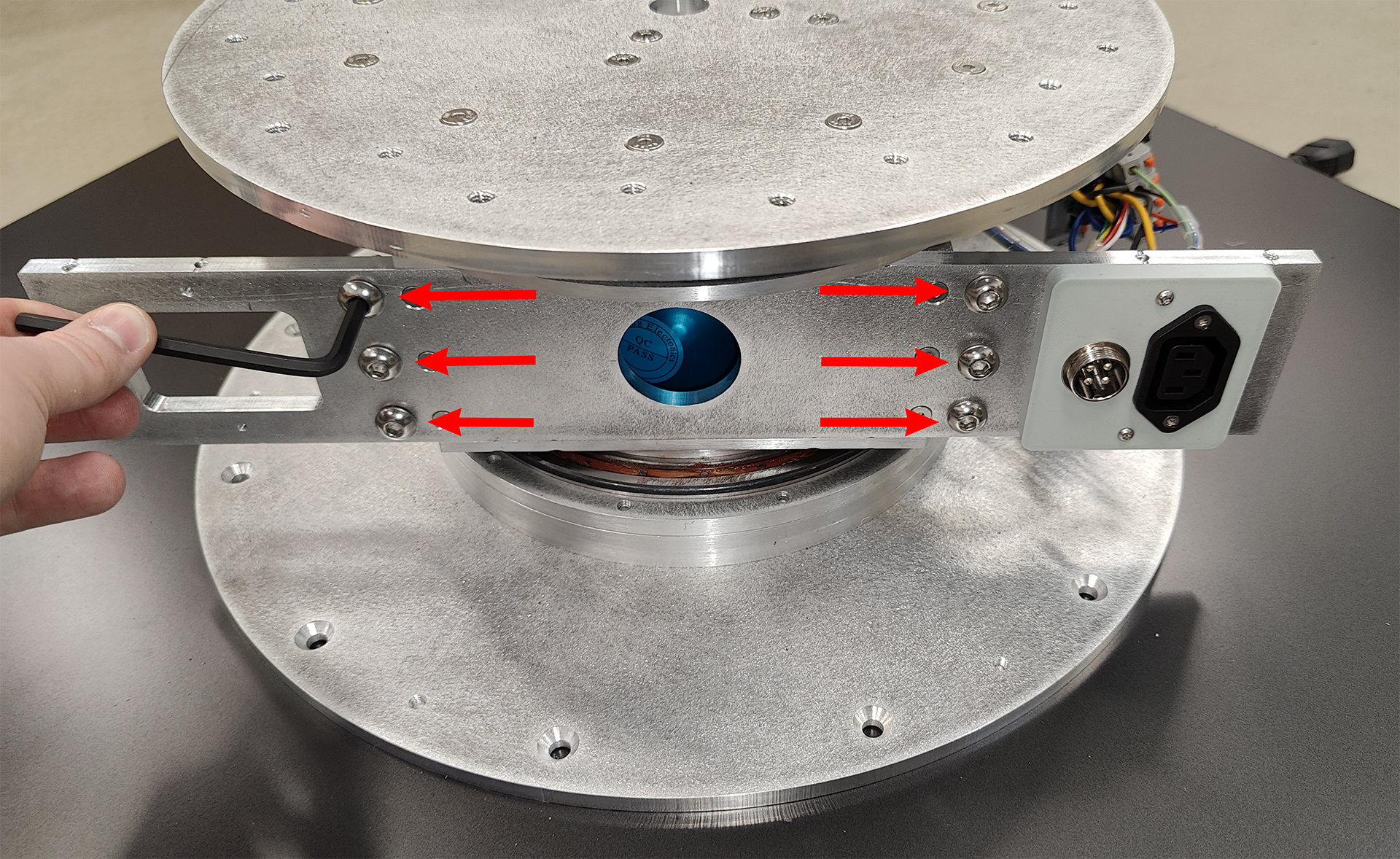

  7. С противоположной от балки для стойки ноутбука стороны выкрутить 6 винтов крепления балки для колонны с сенсорами с помощью шестигранного ключа на 5 мм:

    Винты крепления балки для колонны с сенсорами

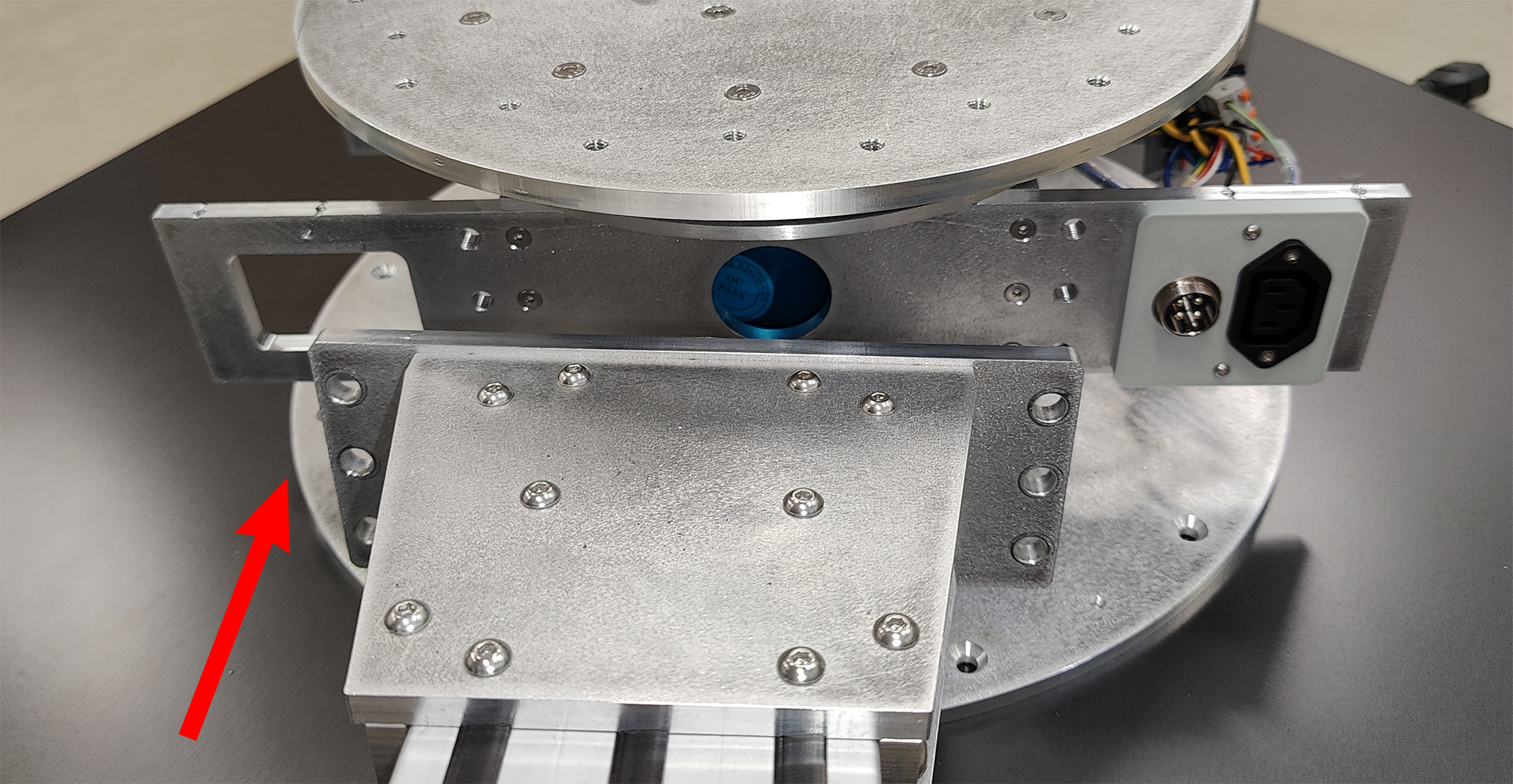

  8. Совместить фланец балки для колонны и посадочное место на поворотном узле:

    Фланец балки для колонны и посадочное место на поворотном узле

  9. Аккуратно придерживая балку, вставить и хорошо затянуть 6 винтов крепления балки для колонны, используя шестигранный ключ на 5 мм (лучше также начинать с двух верхних винтов, далее балку можно будет не держать):

    Фиксация балки для колонны

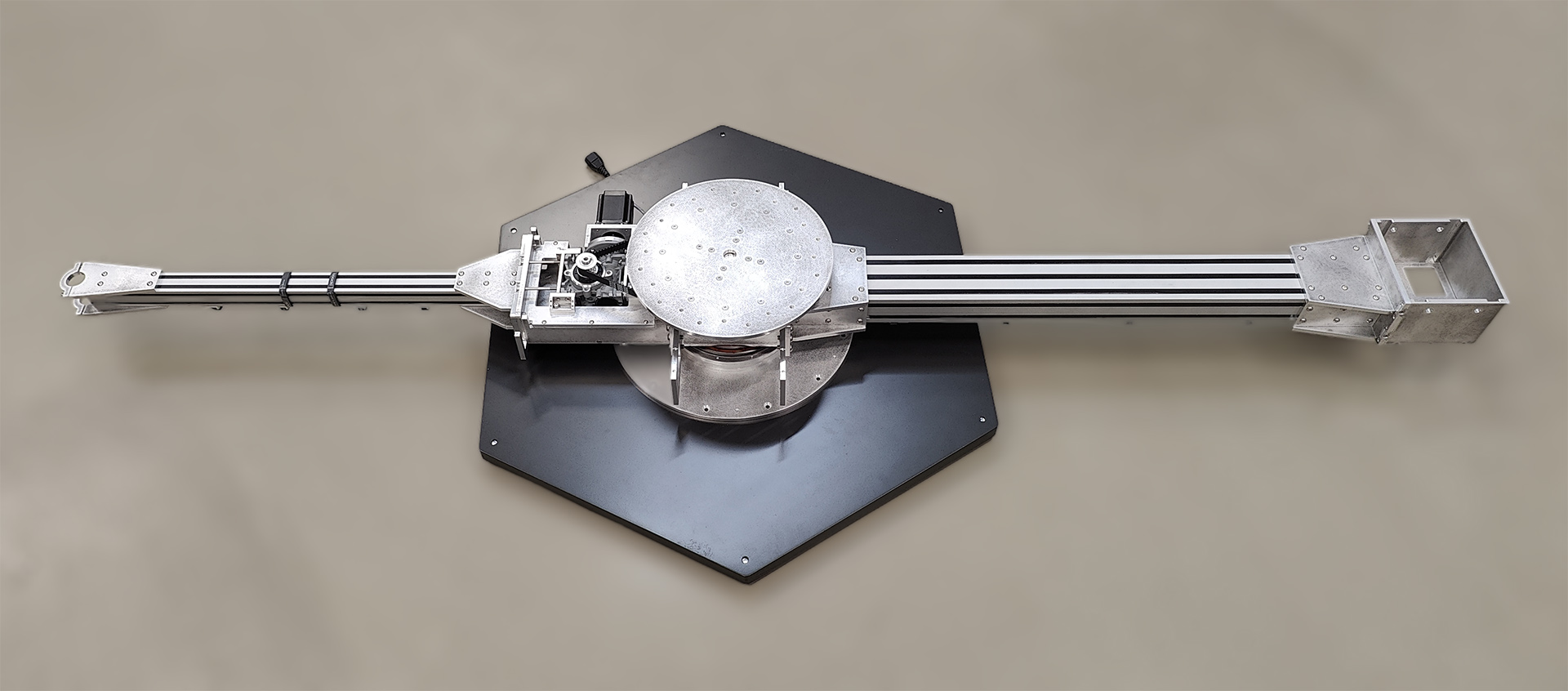

    После фиксации обеих балок основание 3D-сканера должно иметь следующий вид:

    Основание с установленными балками

  10. Найти и распаковать стойку для ноутбука (телескопическую часть и верхнюю полку):

    Стойка для ноутбука

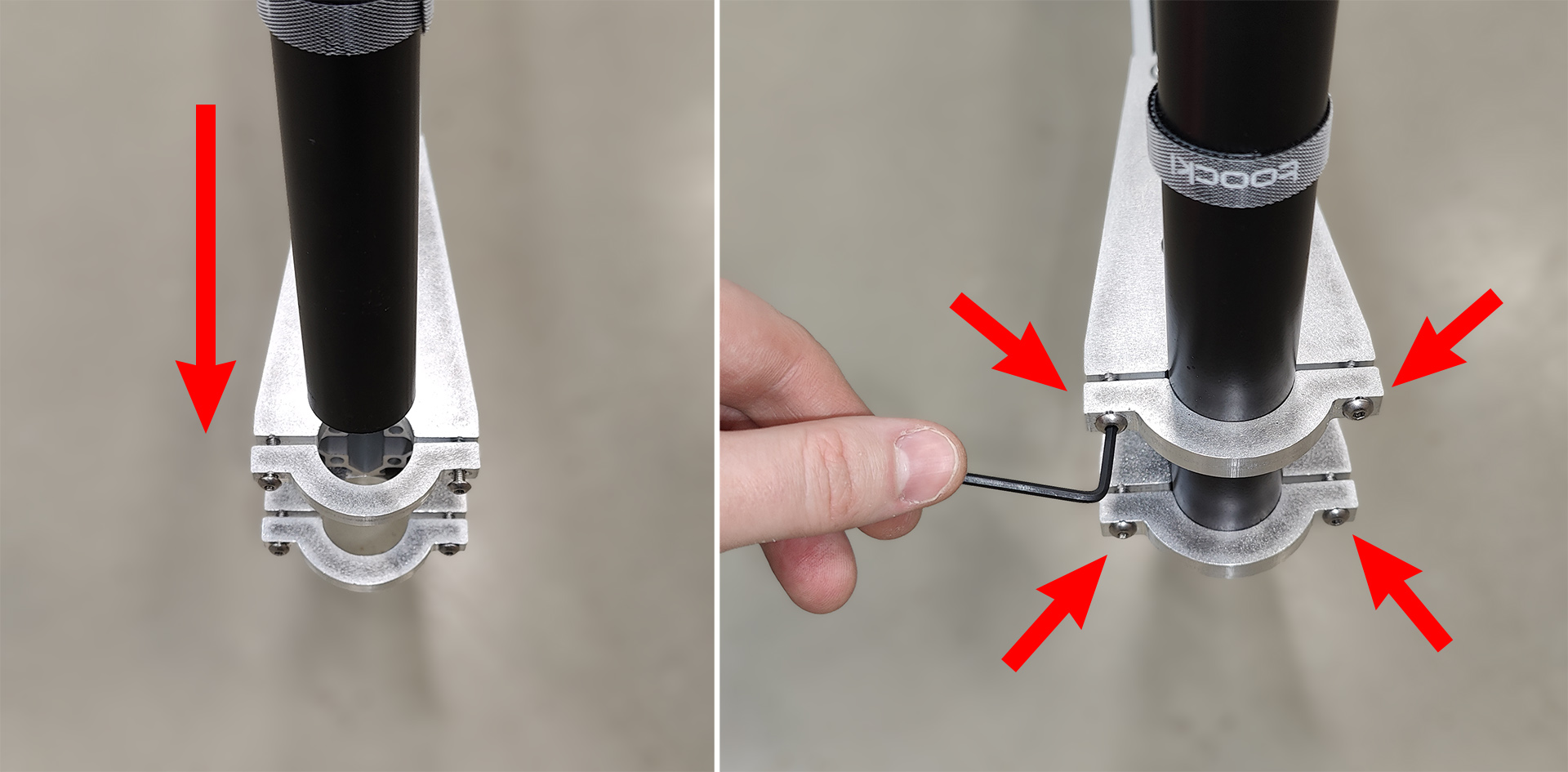

  11. С помощью шестигранного ключа на 2.5 мм ослабить 4 винта крепления стойки для ноутбука, установить телескопическую часть в крепления и затянуть винты:

    Установка стойки для ноутбука

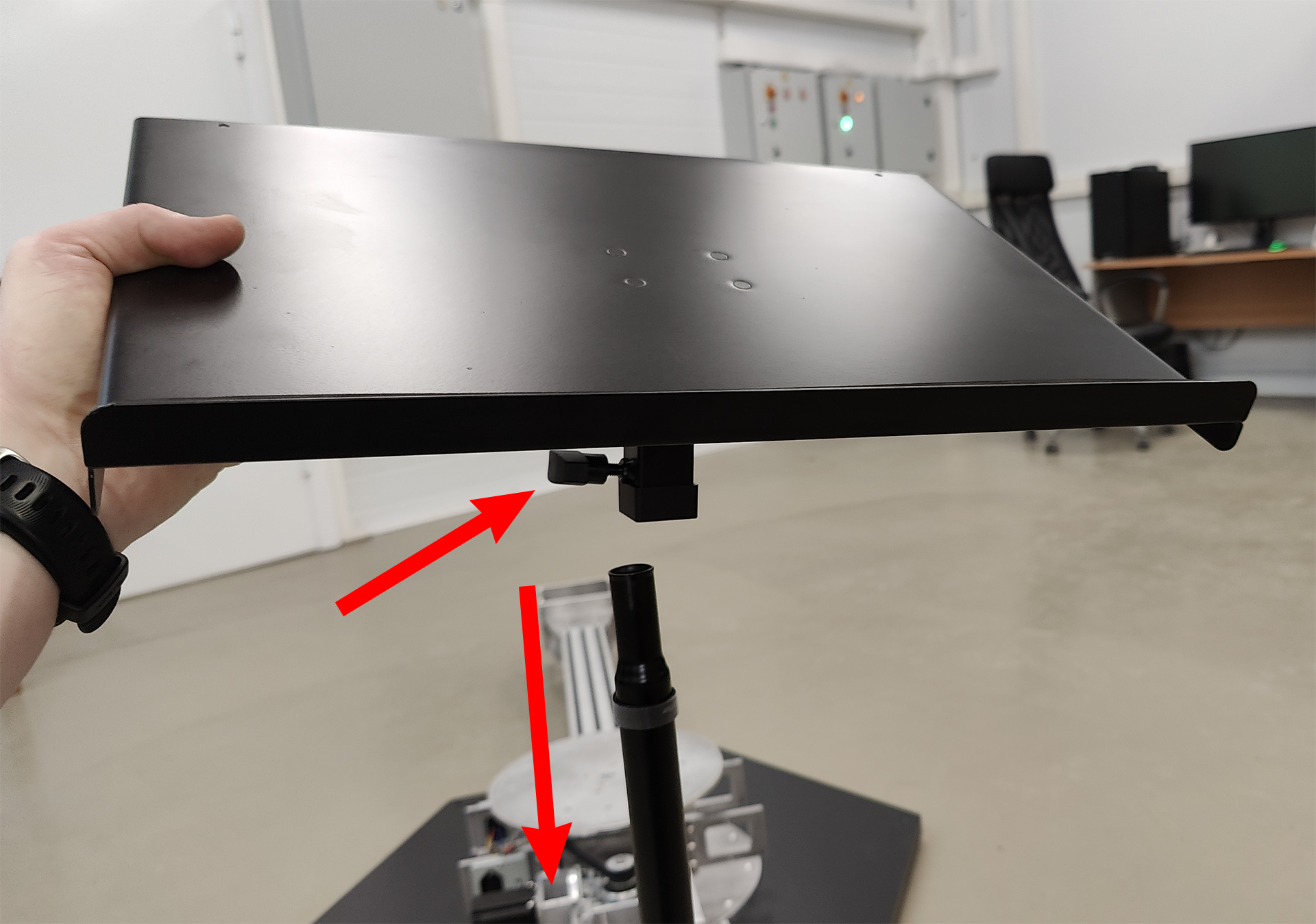

  12. Установить и зафиксировать верхнюю полку на стойке для ноутбука с помощью винта (отмечен стрелкой):

    Установка полки на стойку для ноутбука

    При необходимости отрегулируовать высоту стойки (с помощью телескопической части) и наклон полки для максимально удобного и надежного расположения ноутбука. Убедитесь, что фиксирующие винты на стойке хорошо затянуты, чтобы исключить падение и повреждение ноутбука при движении.

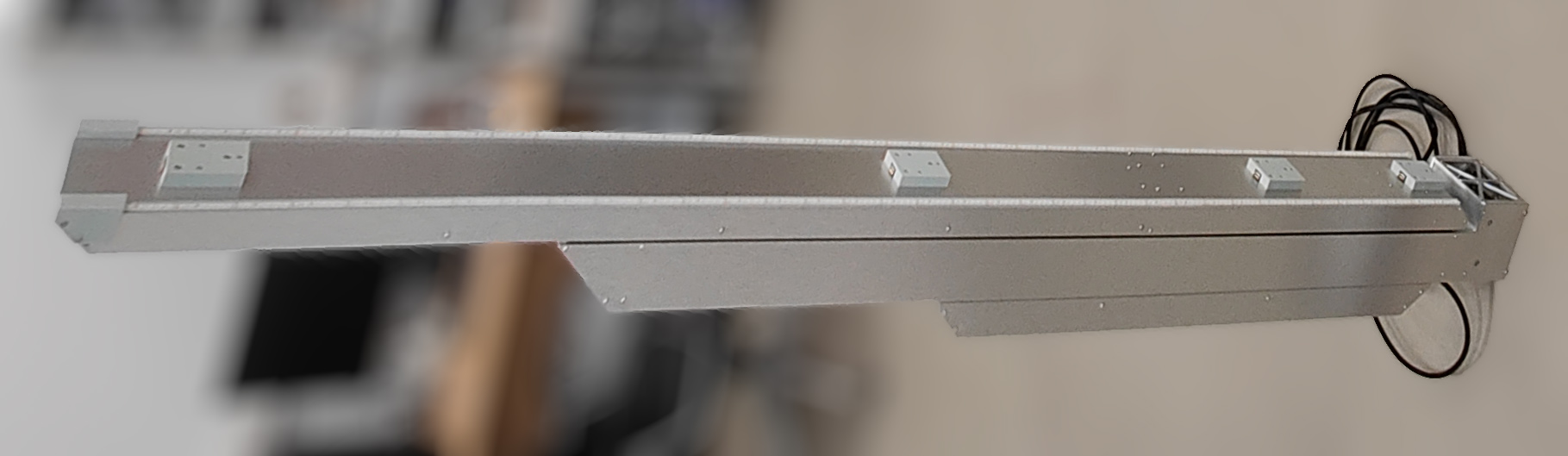

  13. Аккуратно распаковать колонну 3D-сканера (поставляется в отдельной фанерной коробке):

    Колонна 3D-сканера

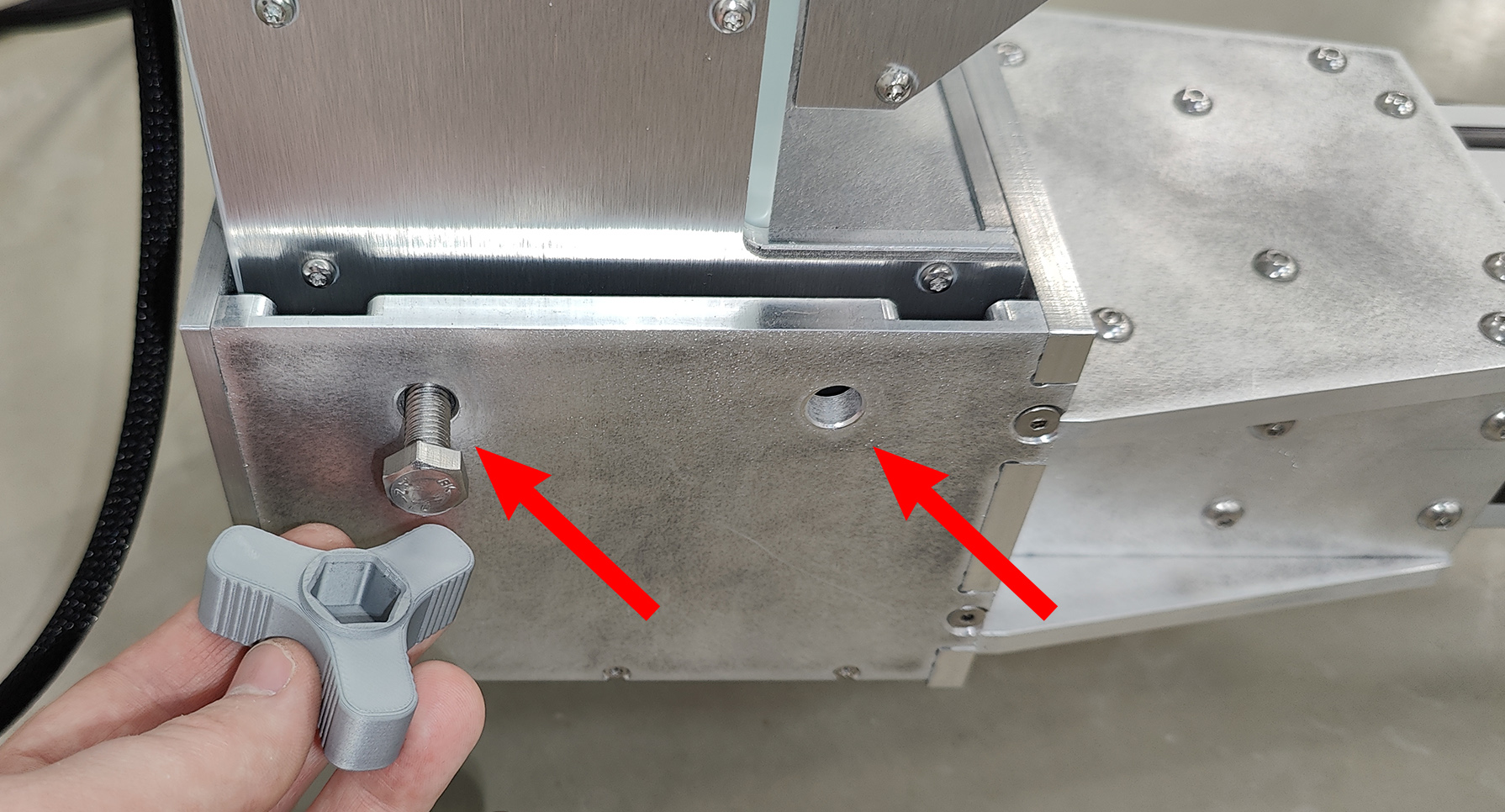

  14. Установить колонну в посадочное место на горизонтальной балке. При этом необходимо соблюдать осторожность, чтобы не повредить провода, а также не опрокинуть конструкцию. Далее зафиксировать колонну с помощью 4 болтов M8 (по 2 с каждой стороны) и входящего в комплект поставки ключа на 13 мм:

    Установка колонны 3D-сканера

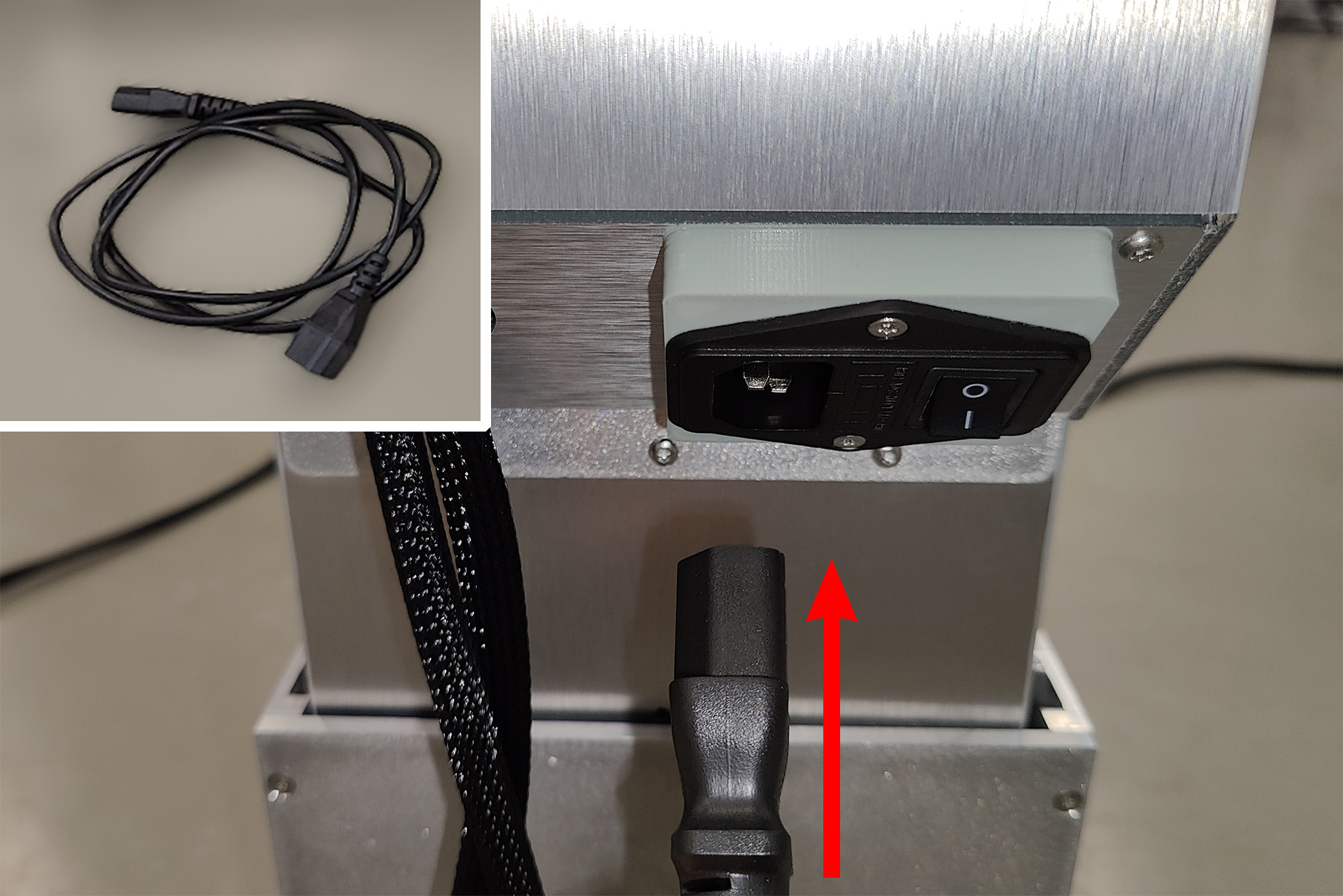

  15. Подключить кабель питания к колонне 3D-сканера:

    Подключение кабеля питания к колонне

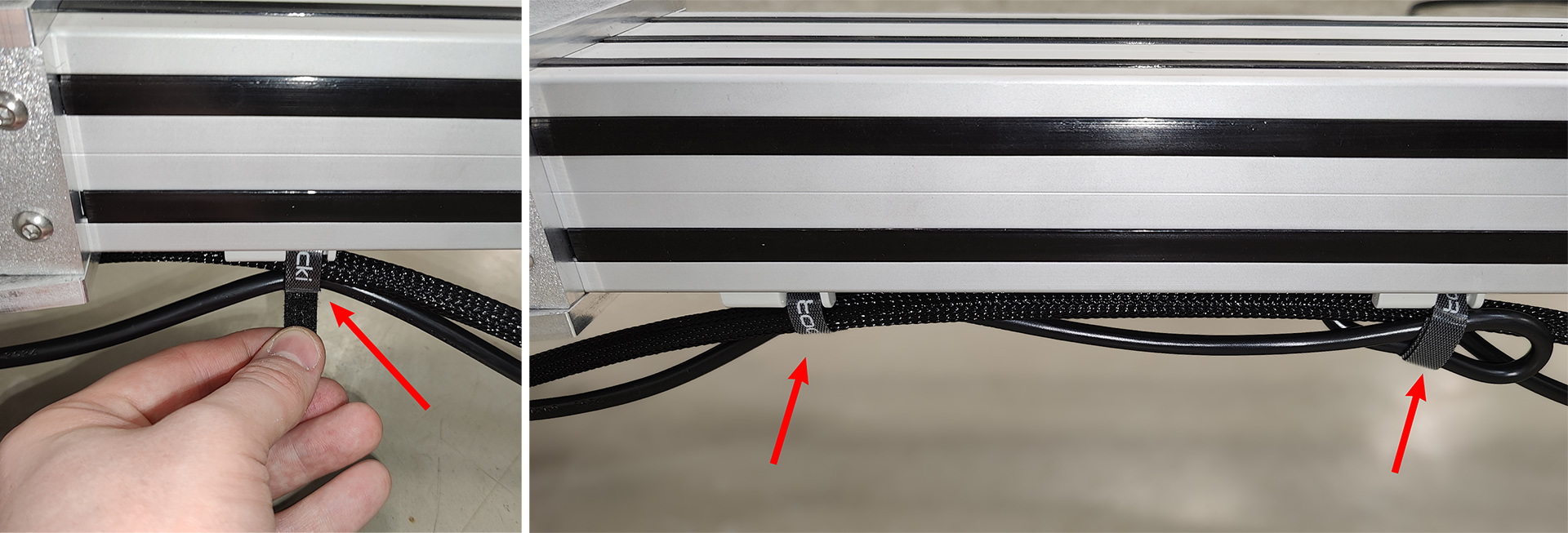

  16. Проложить кабель питания колонны вместе с кабелем для двигателя поворотного устройства (выходящий из блока управления кабель с металлическим цилиндрическим разъёмом на конце) под балкой колонны со стороны разъёмов, закрепив с помощью липучек, чтобы провода при вращении не касались пола или основания 3D-сканера:

    Фиксация кабелей питания и двигателя

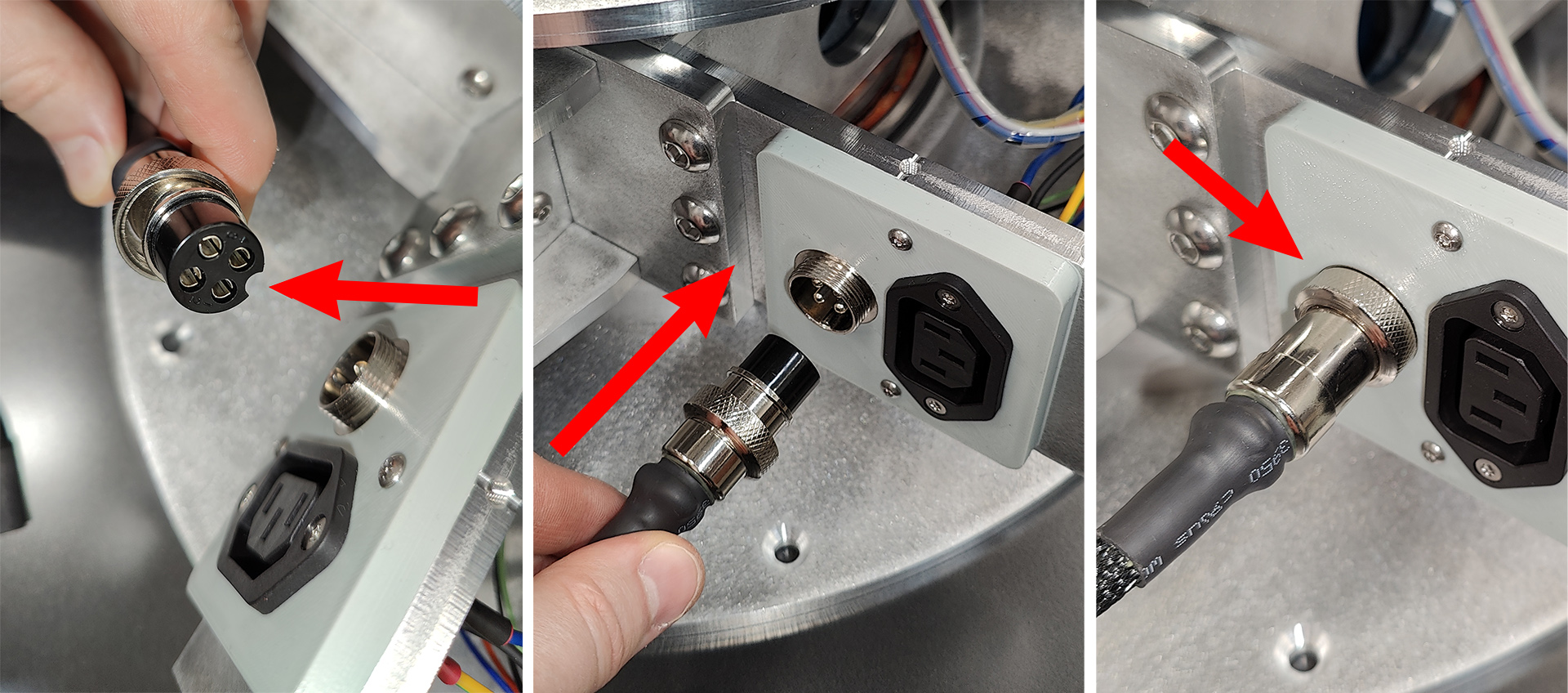

  17. Подключить кабель двигателя поворотного устройства к разъёму (его можно вставить только в одном положении, на корпусе разъёма есть специальная выемка), а затем закрутить кольцо-фиксатор, препятствующее отсоединению кабеля:

    Подключение кабеля двигателя

    Пожалуйста, обратите внимание: подключать и отключать кабель двигателя можно только при полностью обесточенном устройстве. В противном случае есть риск повреждения силовой электроники блока управления.

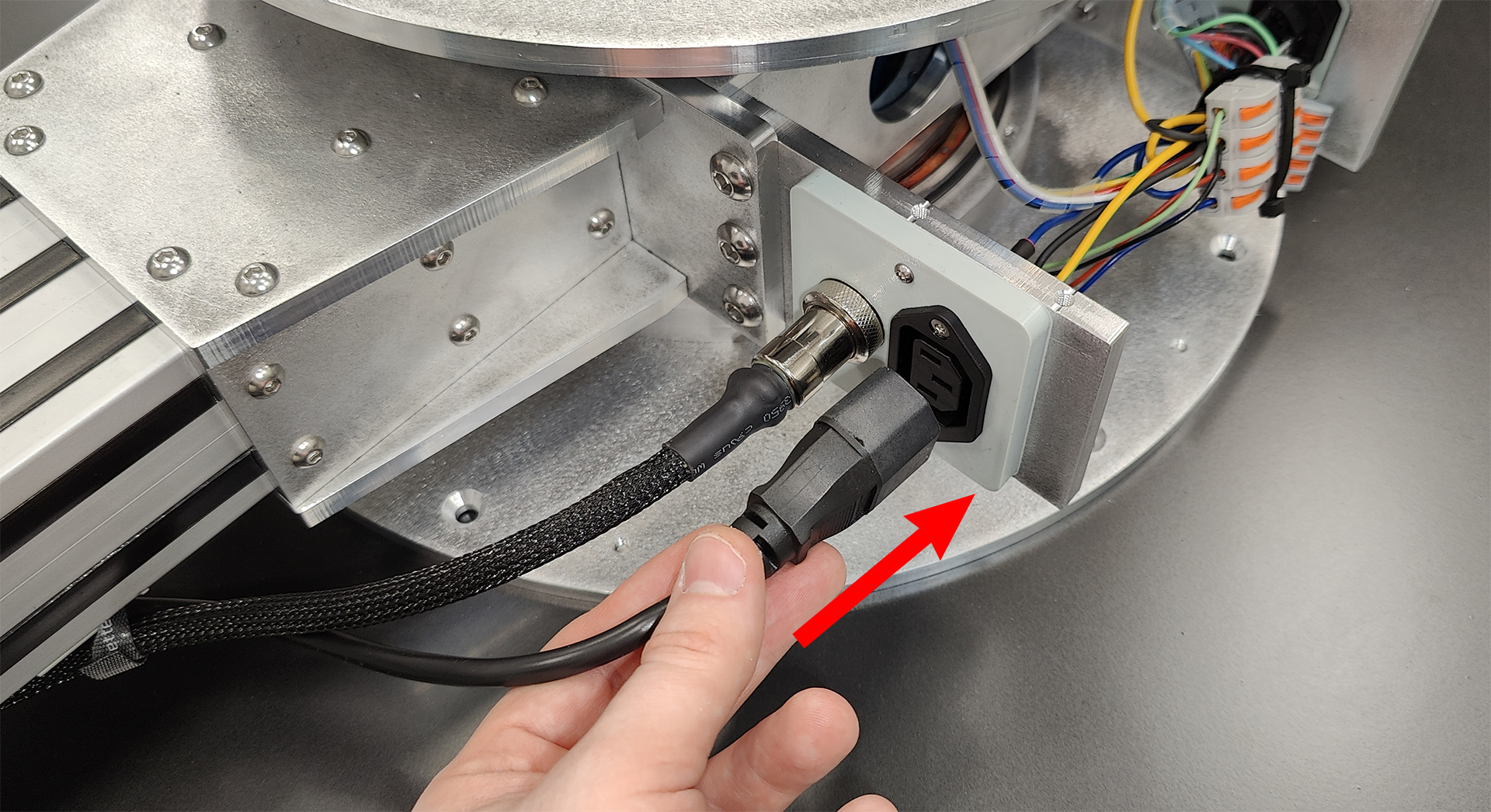

  18. Подключить кабель питания колонны к соседнему разъёму:

    Подключение кабеля питания колонны

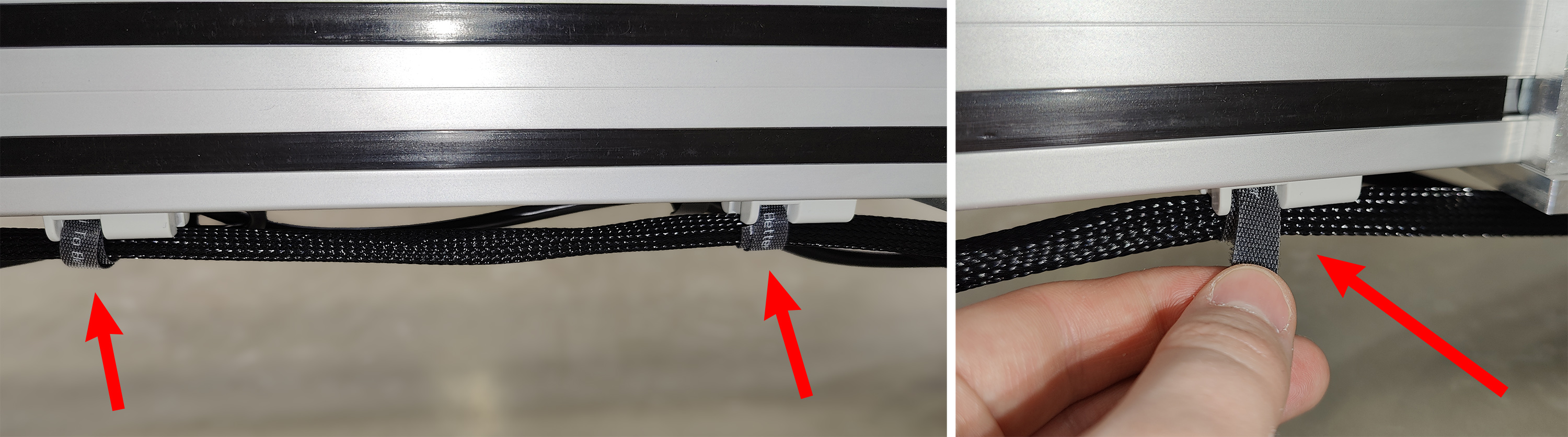

  19. Проложить USB-кабели от колонны под балкой с противоположной от кабелей питания и двигателя стороны, закрепив с помощью липучек:

    Фиксация USB-кабелей под балкой колонны

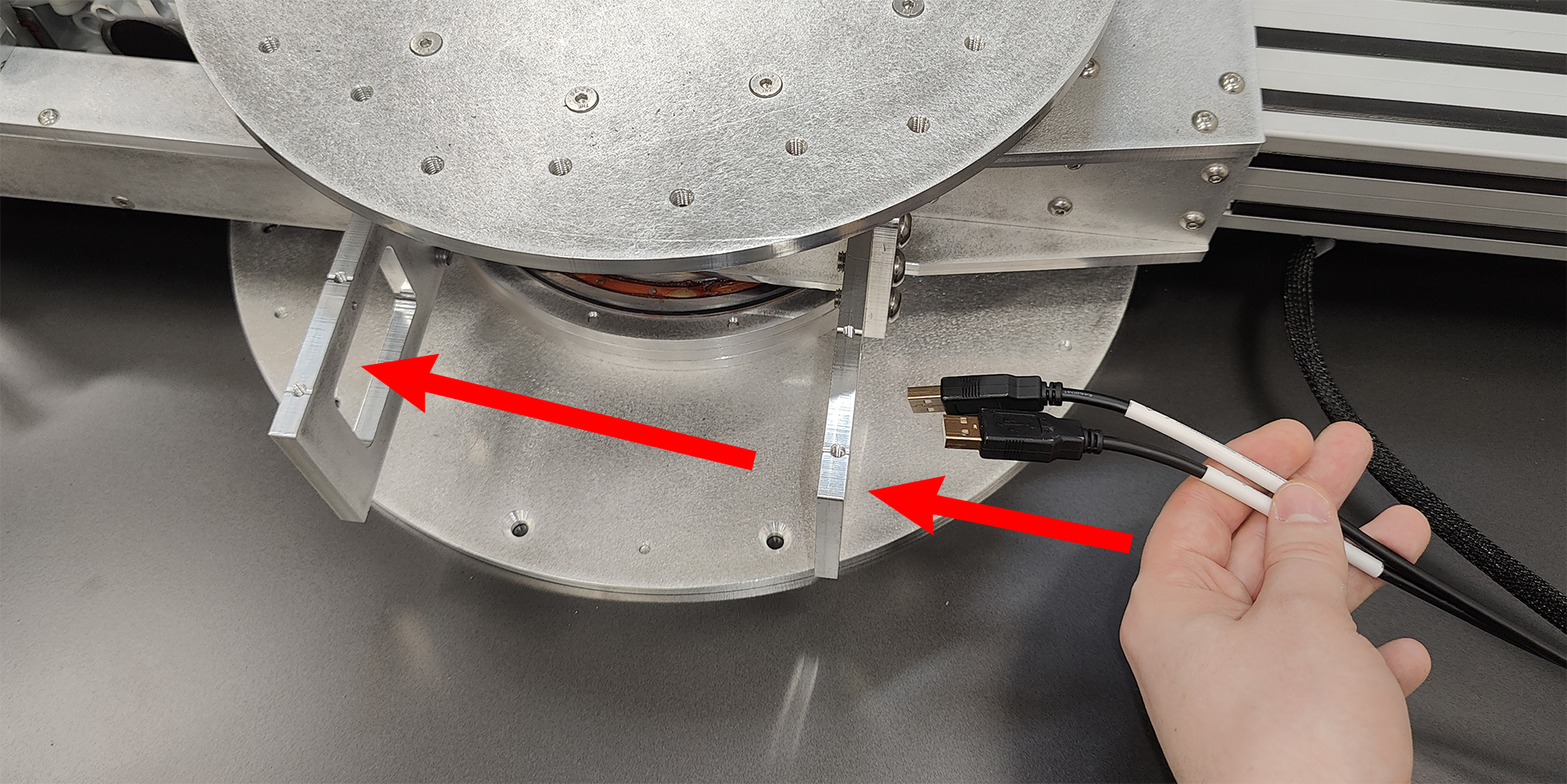

  20. Пропустить USB-кабели через прямоугольные отверстия в поворотном устройстве, как указано на фотографии ниже:

    Прокладка USB-кабелей

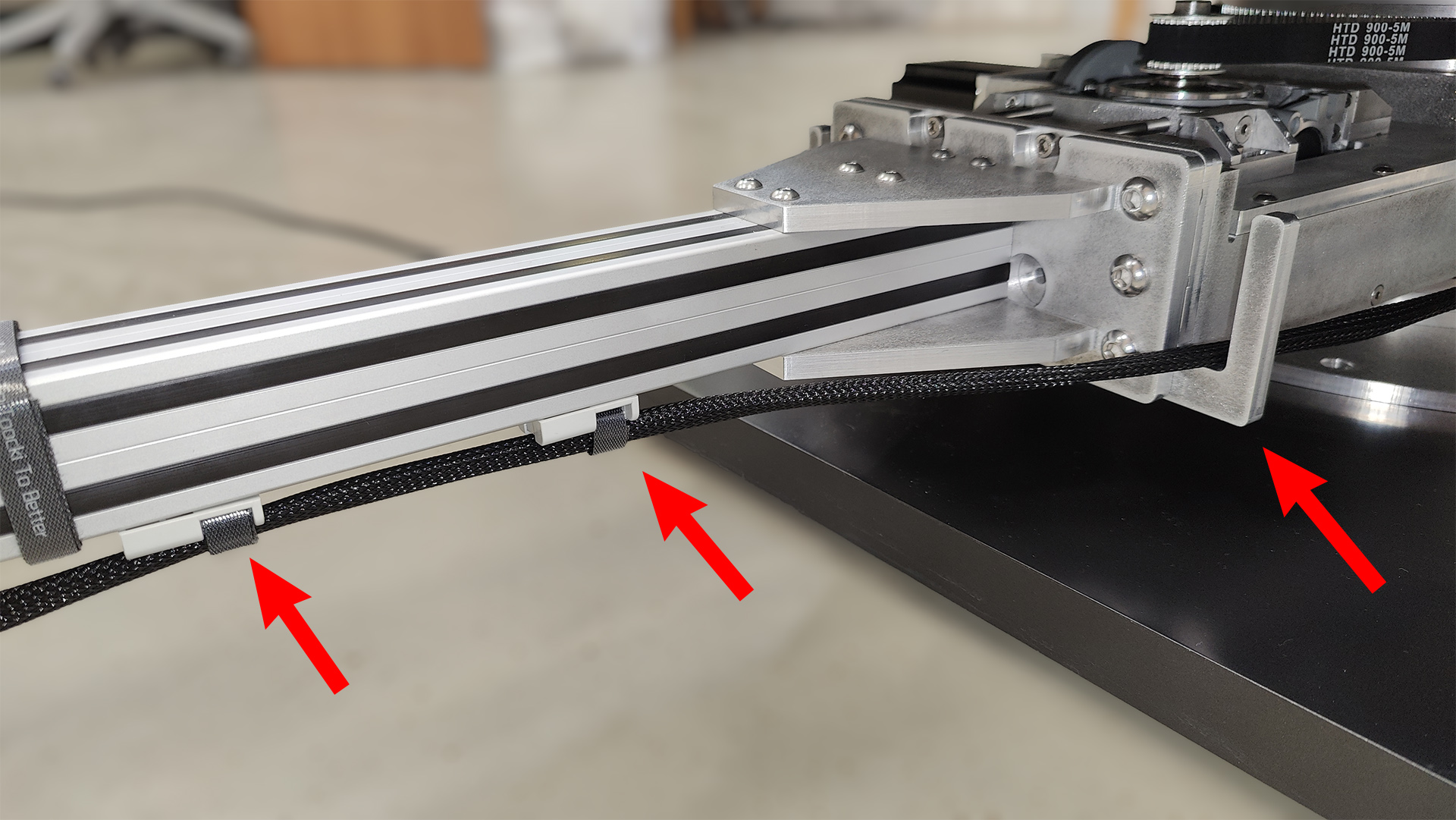

  21. Уложить USB-кабели на держатель около балки для стойки ноутбука и далее проложить их под балкой, закрепив липучками:

    Фиксация USB-кабелей под балкой для стойки ноутбука

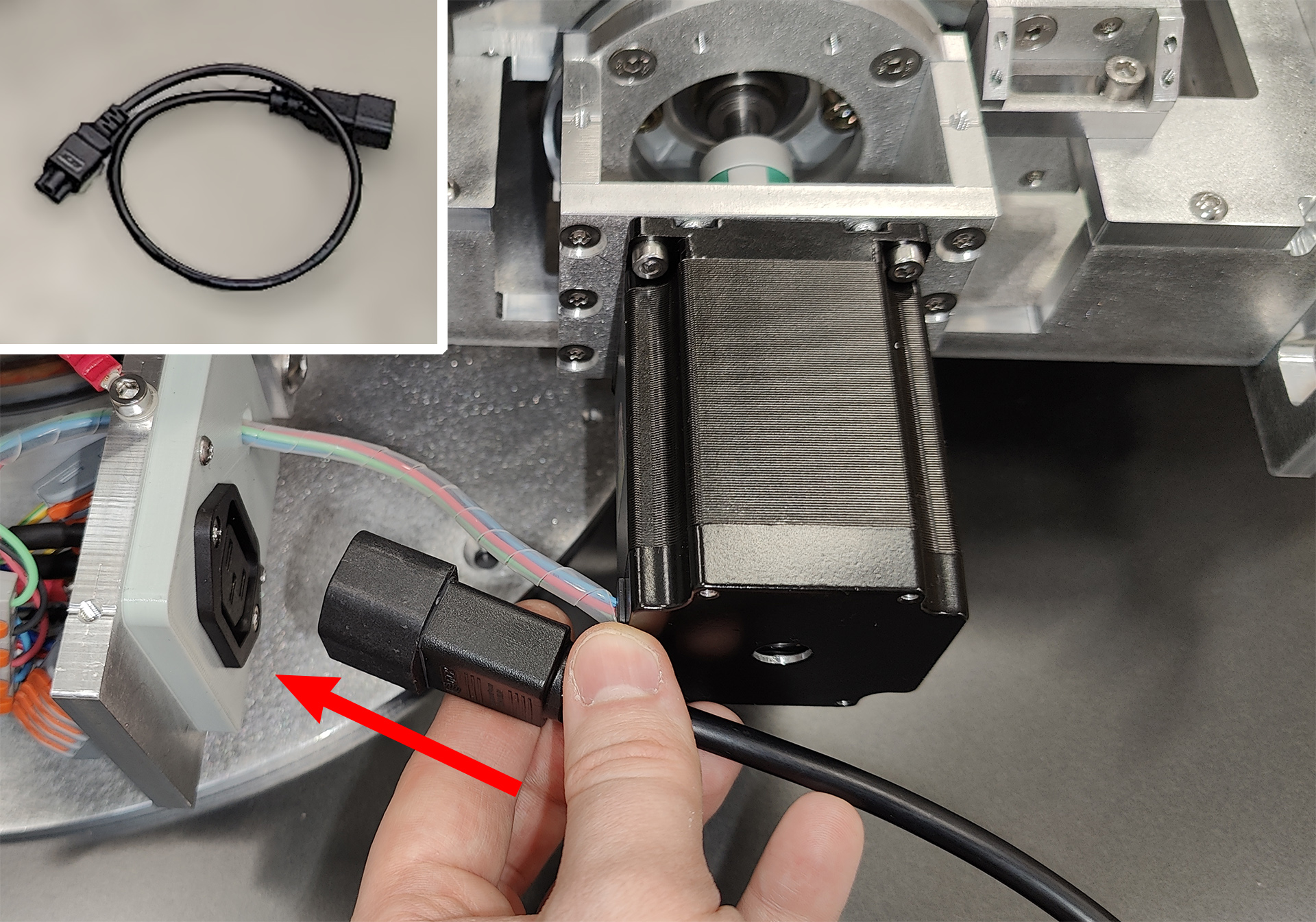

  22. C противоположной стороны поворотного устройства подключить кабель для блока питания ноутбука:

    Подключение кабеля для блока питания ноутбука

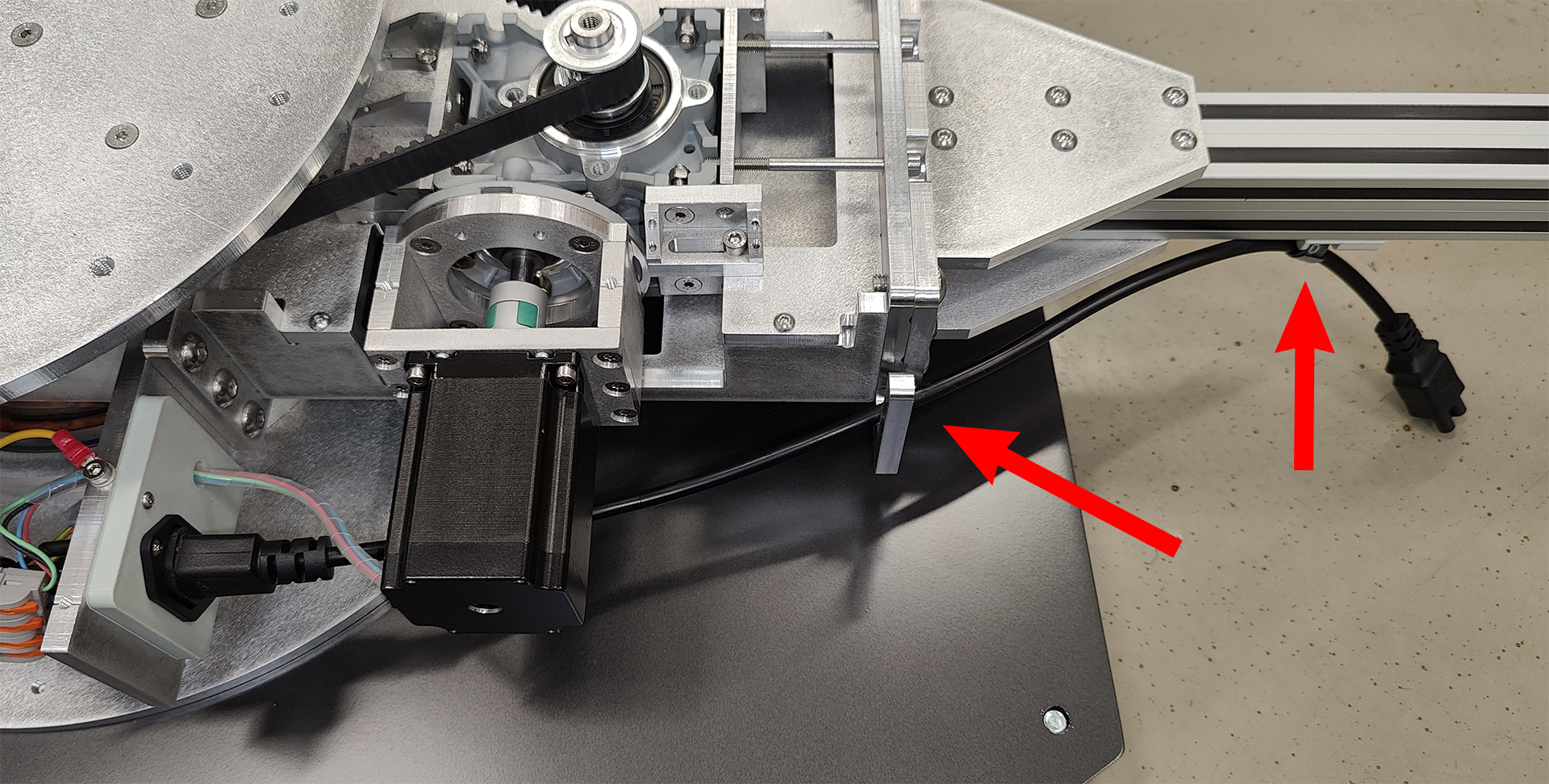

  23. Уложить кабель для блока питания ноутбука на держатель около балки для стойки ноутбука и проложить его под балкой, закрепив липучками:

    Фиксация кабеля для блока питания ноутбука

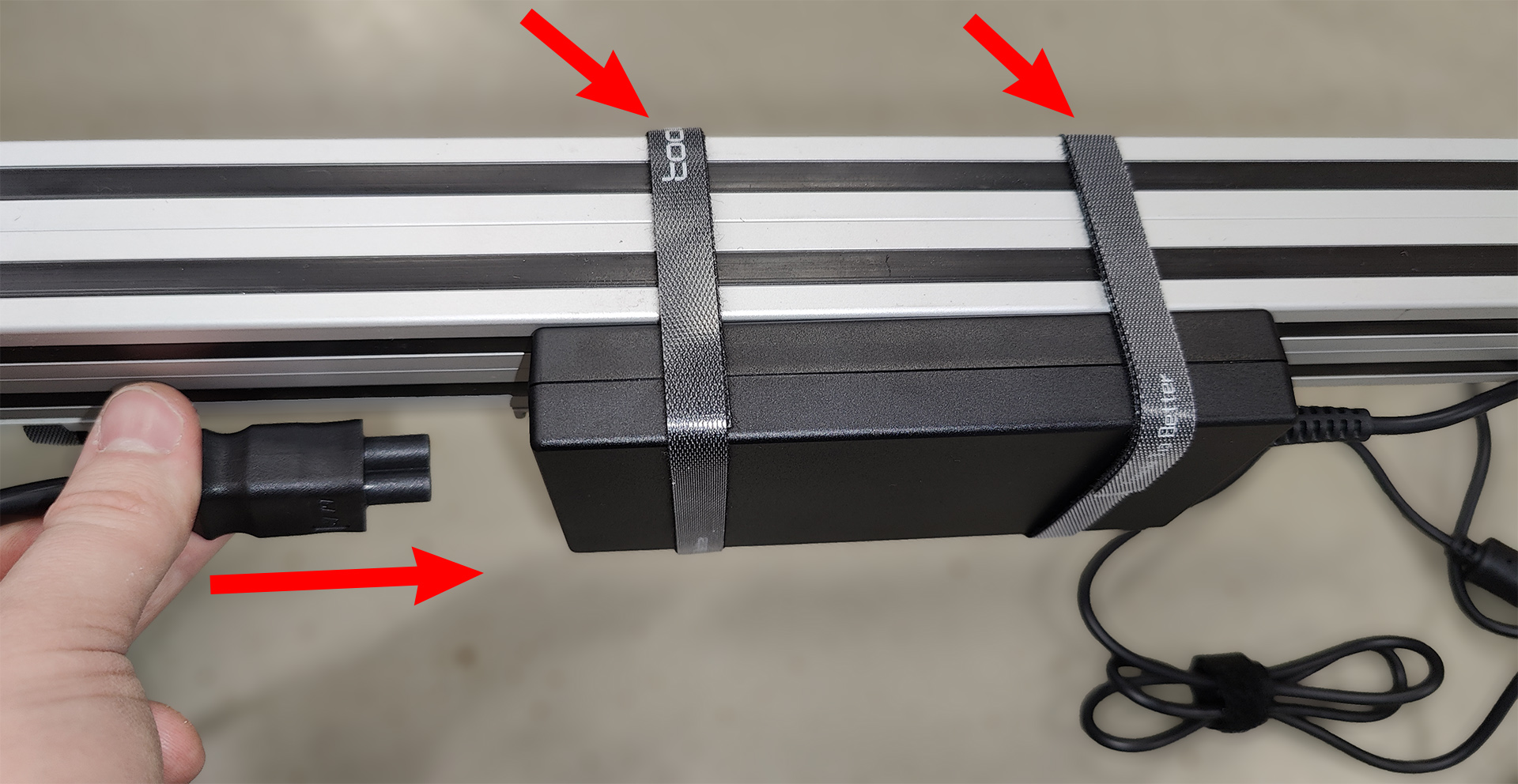

  24. Закрепить блок питания ноутбука на балке для стойки ноутбука с помощью липучек и подключить к нему кабель питания:

    Фиксация и подключение блока питания ноутбука

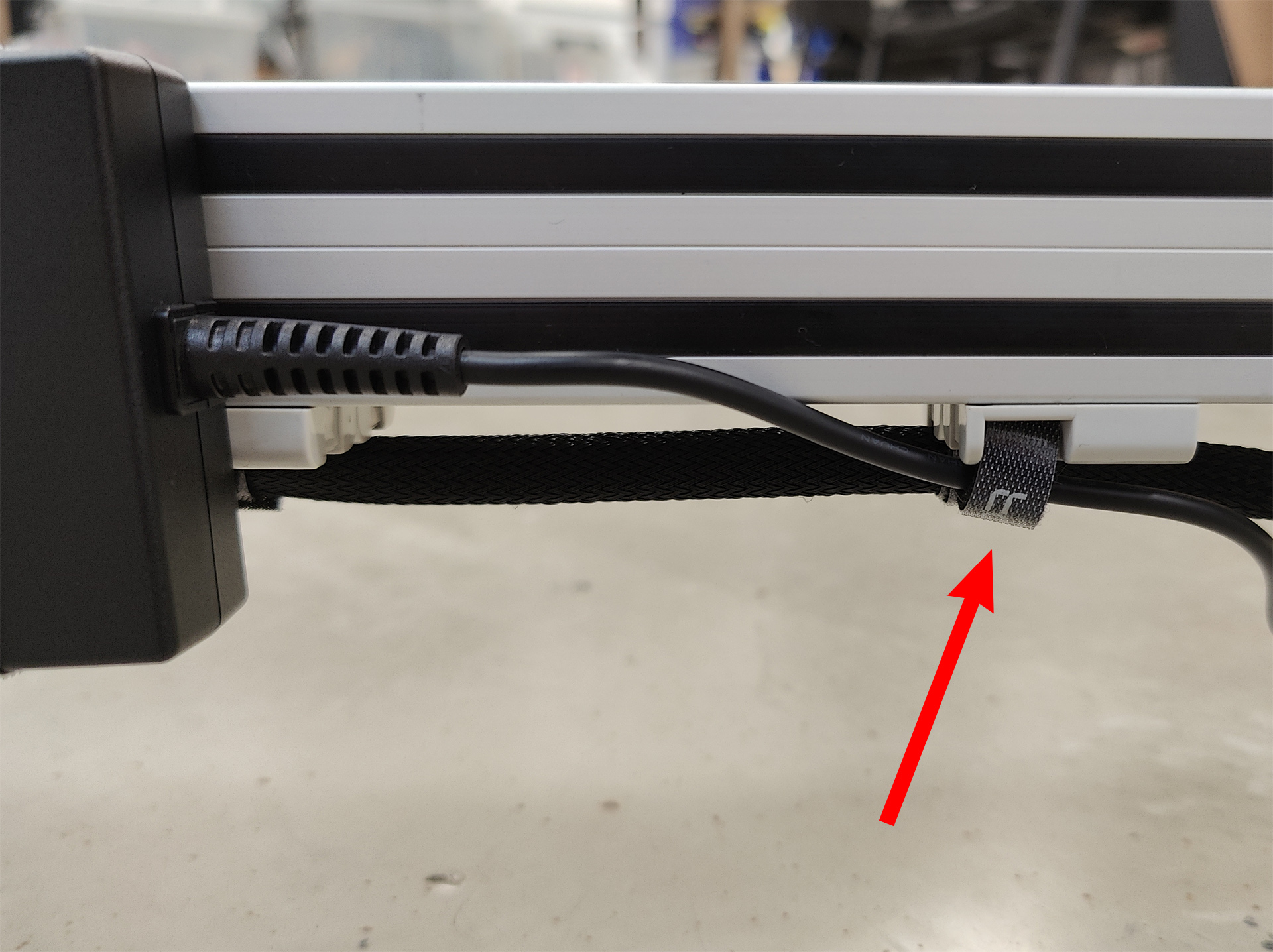

  25. Закрепить кабель питания, идущий непосредственно к ноутбуку, с помощью липучек под балкой:

    Фиксация кабеля питания ноутбука

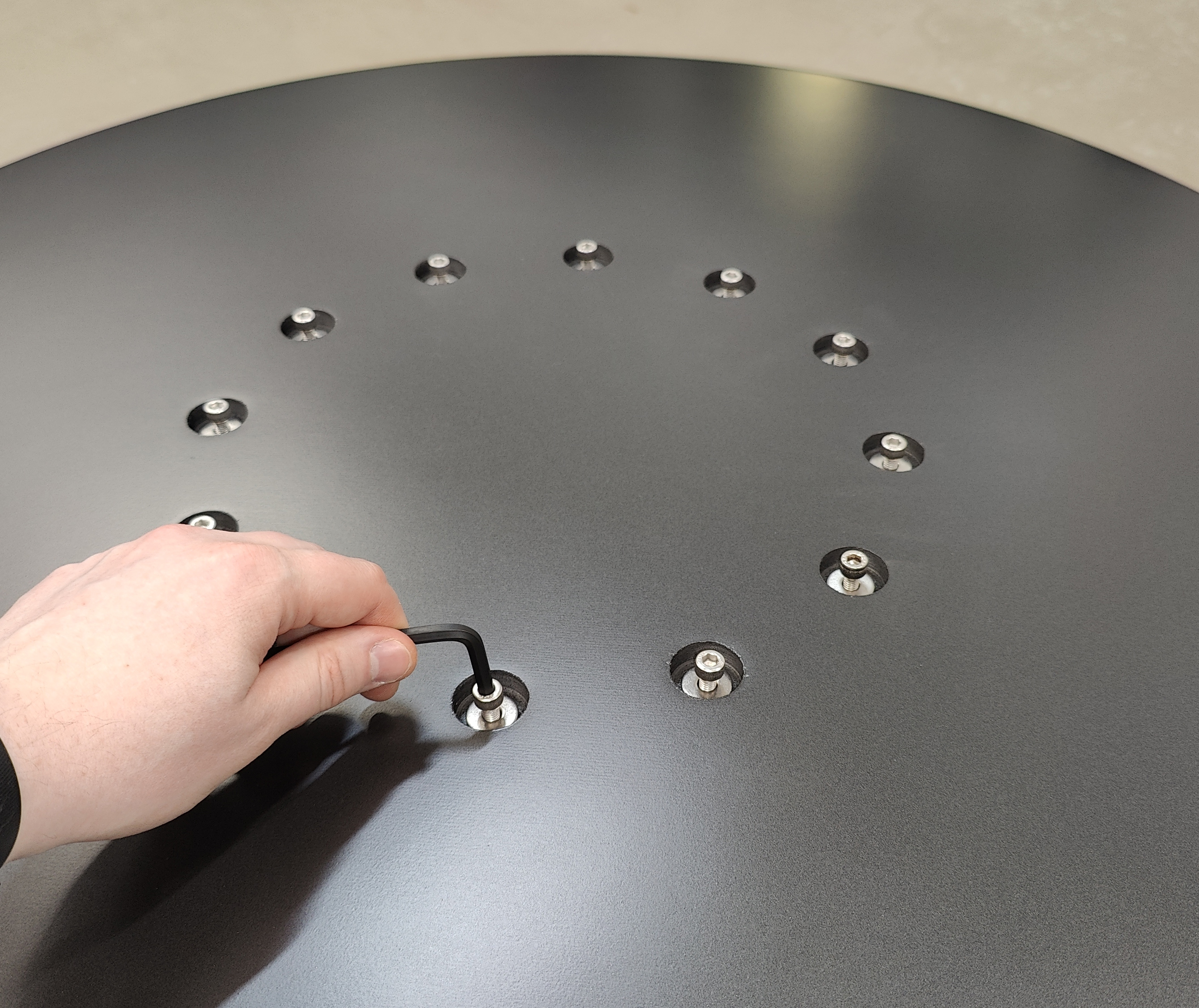

  26. Установить и зафиксировать подиум с помощью 16 винтов M6 с шайбами, используя шестигранный ключ на 5 мм из комплекта поставки:

    Установка подиума

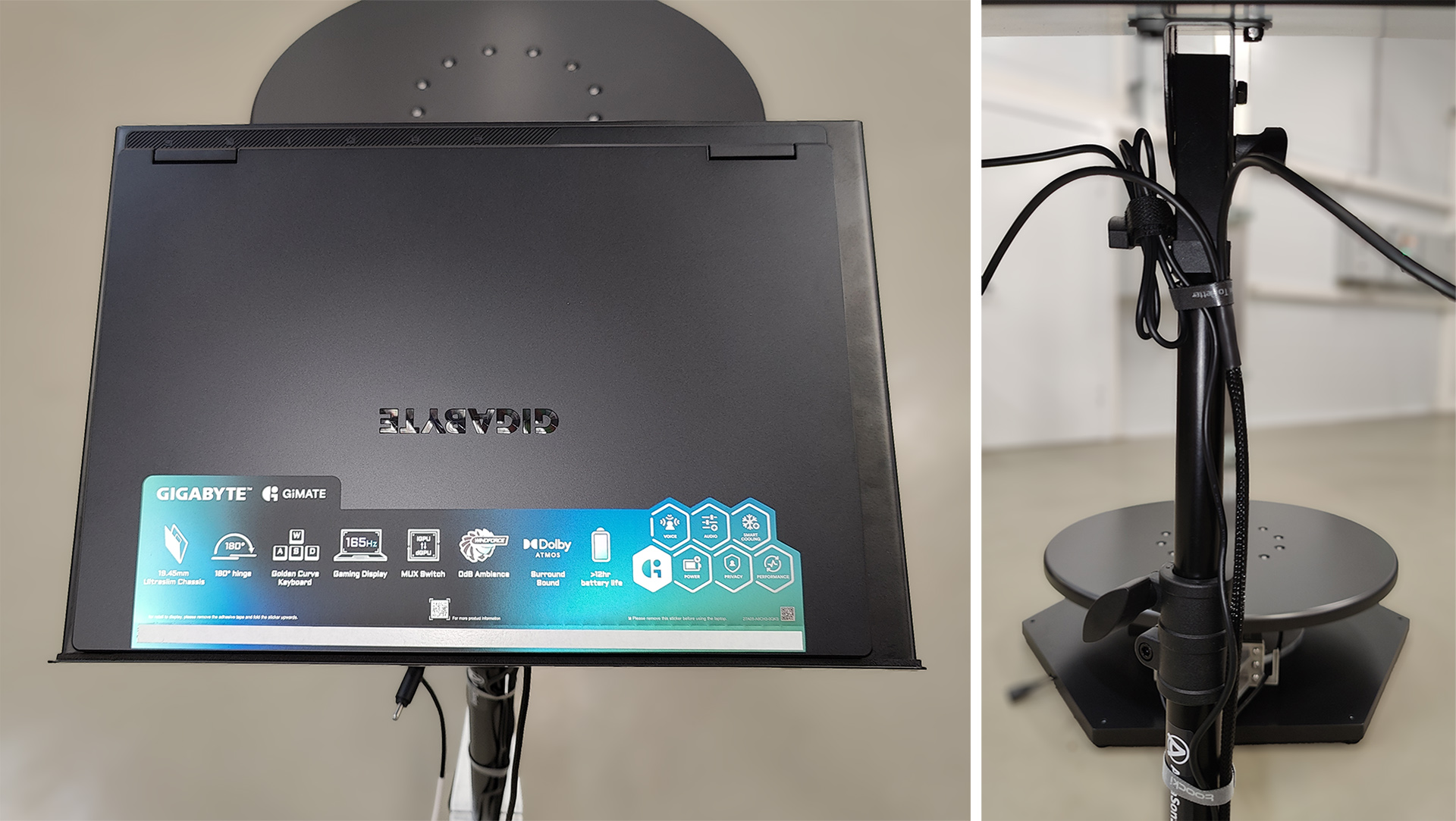

  27. Установить ноутбук на стойку, закрепить кабель питания для ноутбука и USB-кабели на вертикальной части стойки с помощью липучек:

    Установка ноутбука

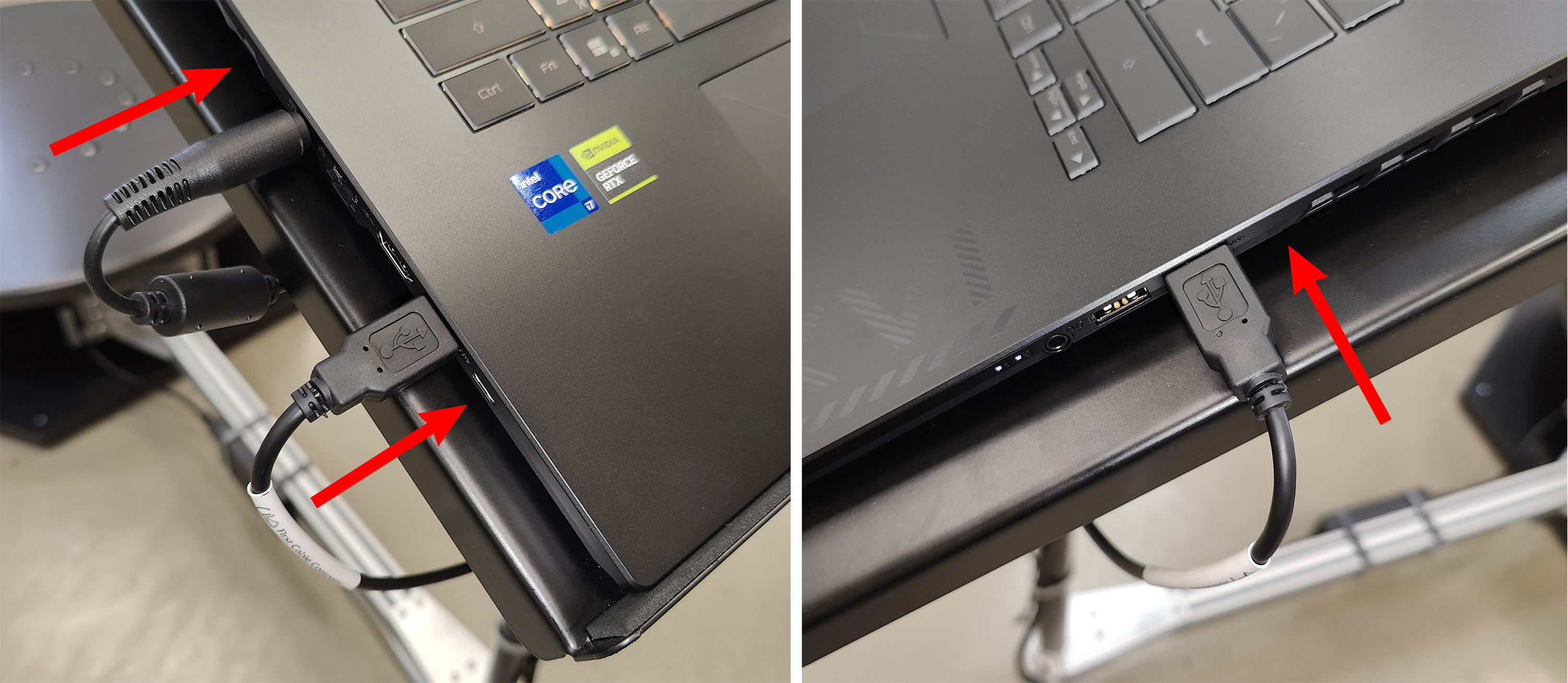

  28. Подключить кабель питания и 2 USB-кабеля к ноутбуку. Рекомендуется подключать USB-кабели к разным сторонам ноутбука (один кабель слева, другой - справа):

    Подключение ноутбука

    Также, пожалуйста, обратите внимание, что модель ноутбука может отличаться от изображения, поэтому расположение разъёма питания может быть другим.

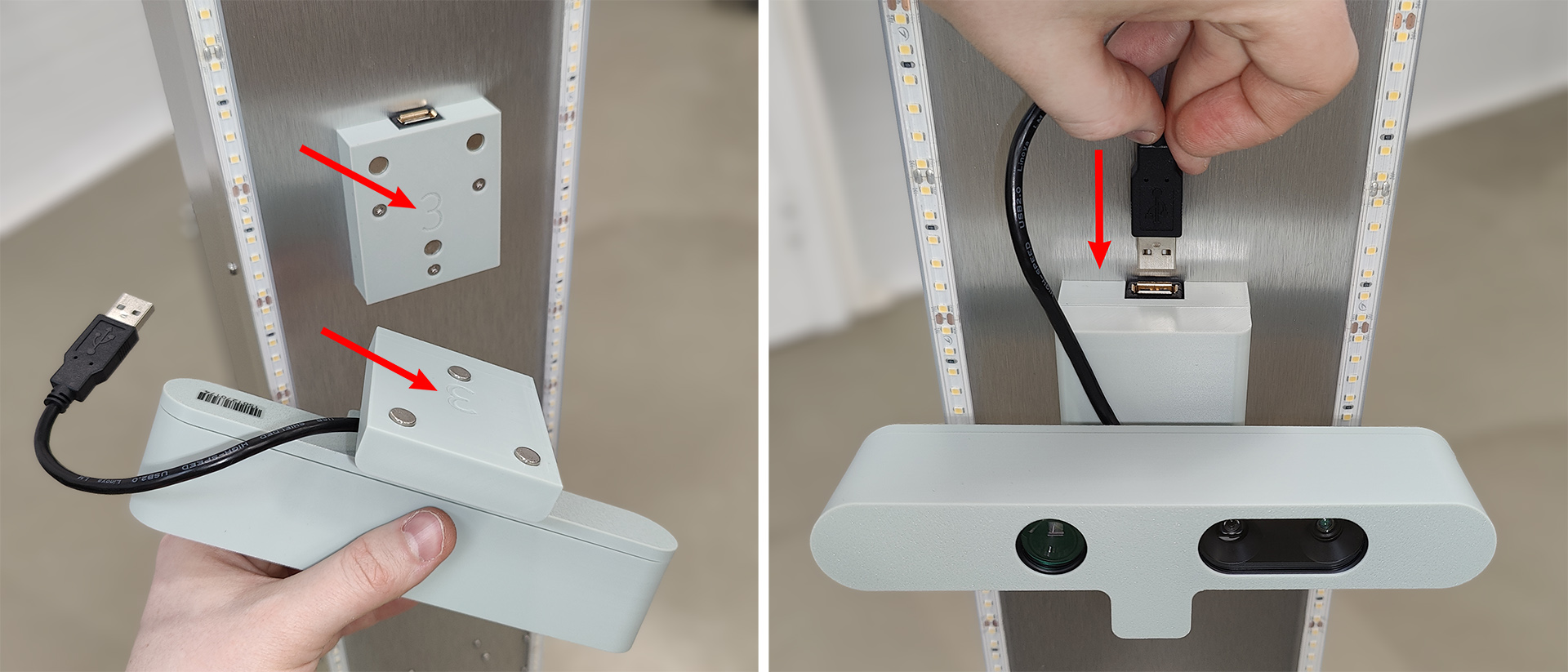

  29. Установить сенсоры глубины (4 штуки) на магнитные крепления на колонне, соблюдая нумерацию (номера на колонне и на кронштейнах сенсоров должны совпадать), а затем подключить USB-коннекторы сенсоров к разъёмам на колонне:

    Установка и подключение сенсора глубины

    Пожалуйста, обратите внимание, что 3D-сканеры Texel Portal RX могут комплектоваться различным сенсорами глубины, однако магнитные крепления всегда стандартные.

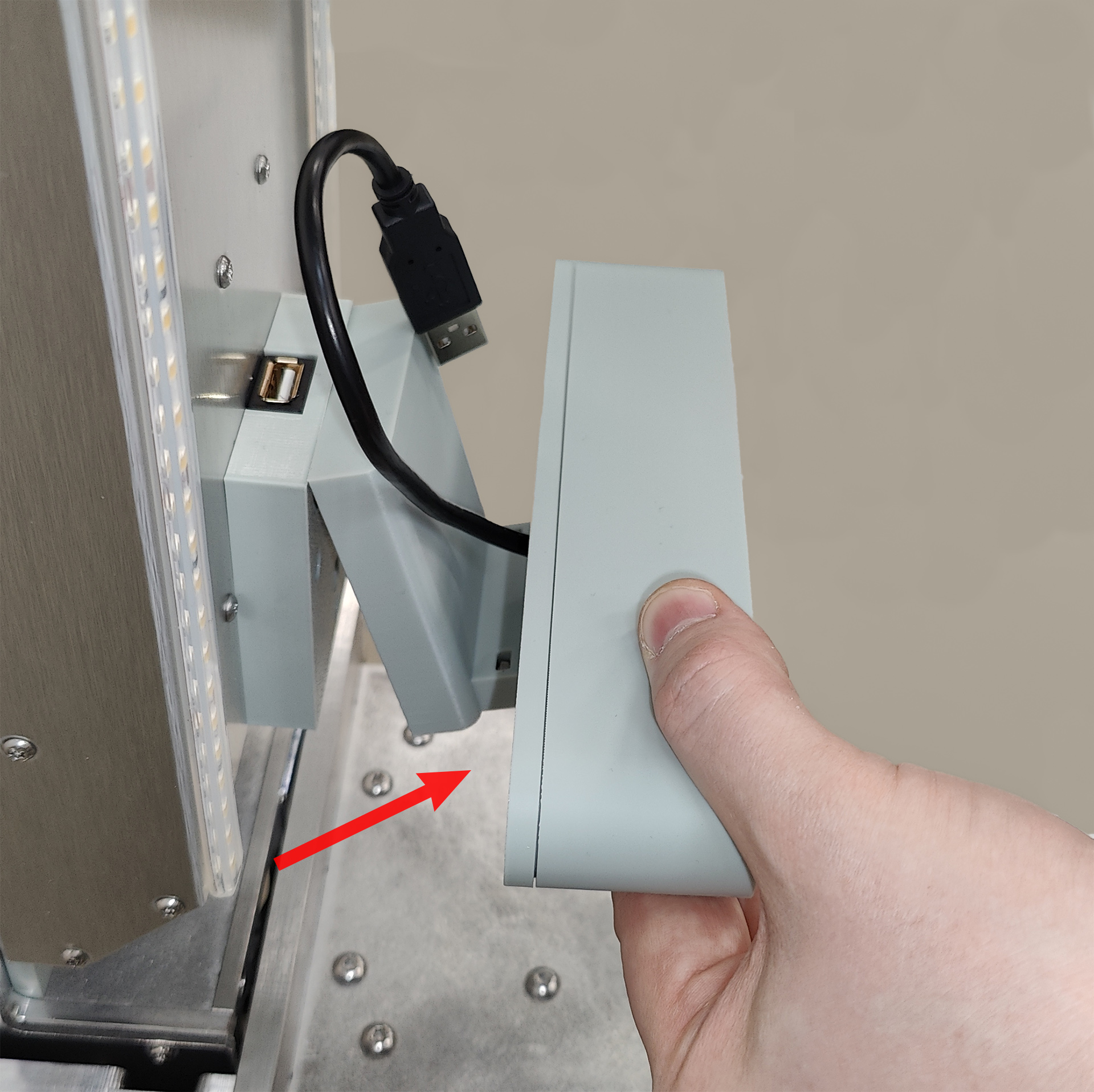

    Если необходимо снять сенсор, то сначала нужно отсоединить USB-коннектор, а затем потянуть вверх и вперёд нижнюю часть кронштейна, как показано ниже:

    Снятие сенсора глубины

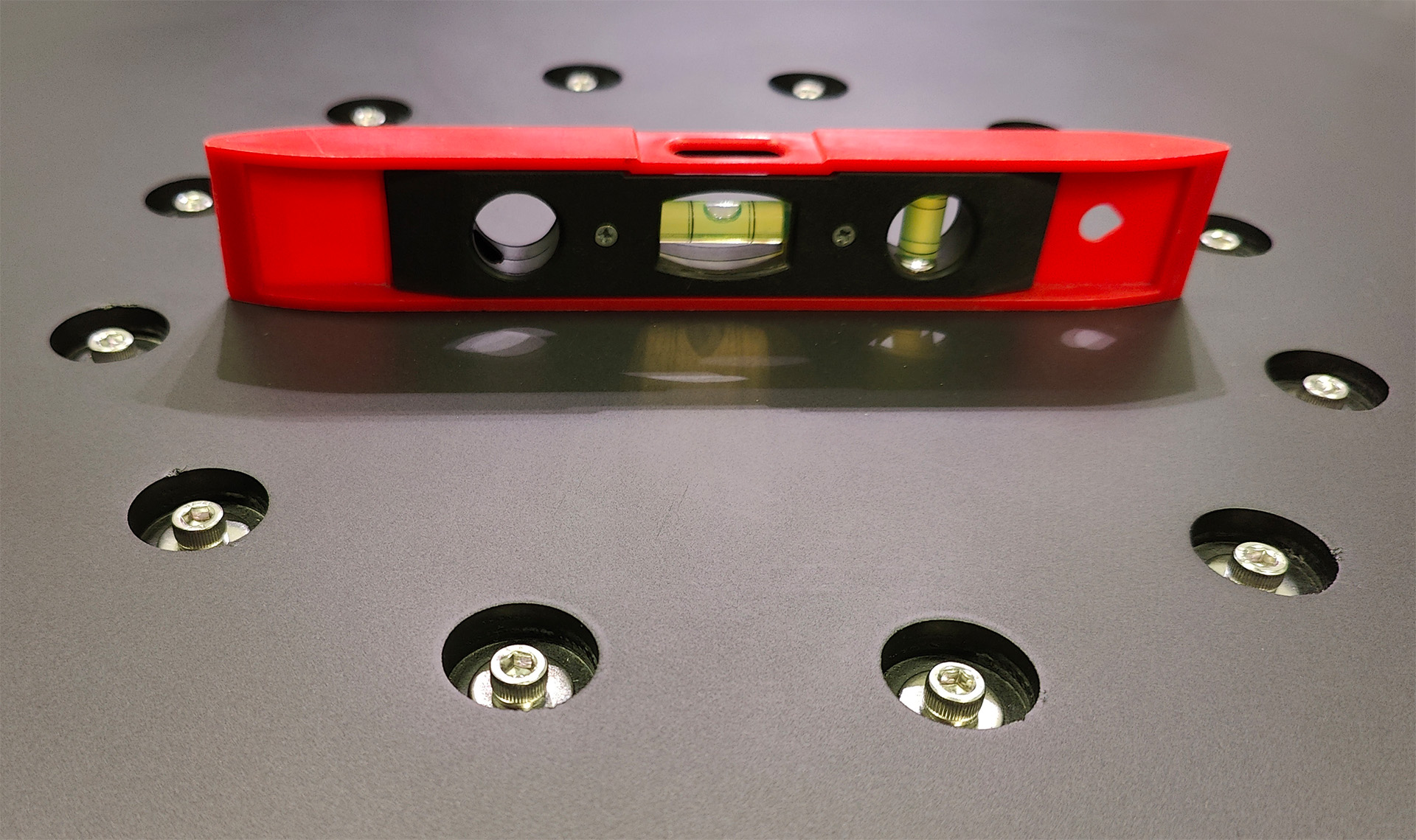

  30. Убедиться, что 3D-сканер установлен ровно, и все ножки касаются пола. При необходимости, отрегулировать ножки, вращая их. Для контроля ровности установки можно использовать пузырьковый уровень.

    Проверка по уровню

Подготовка 3D-сканера к работе

Сборка 3D-сканера Texel Portal RX на этом завершена. Для подготовки 3D-сканера к работе осталось выполнить несколько простых шагов:

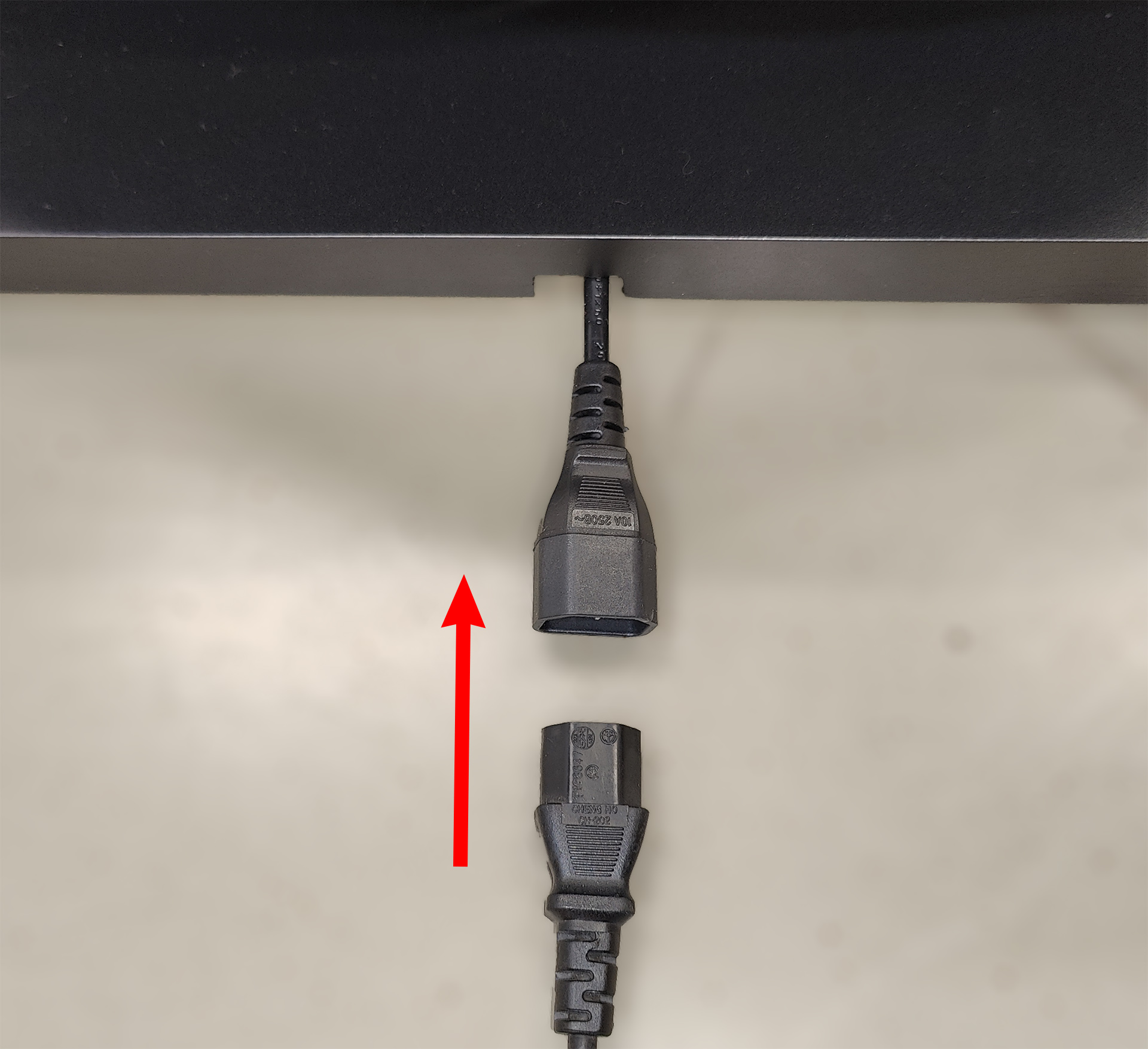

  1. Подключить кабель питания к 3D-сканеру, затем включить его в розетку:

    Подключение кабеля питания

  2. Включить ноутбук.

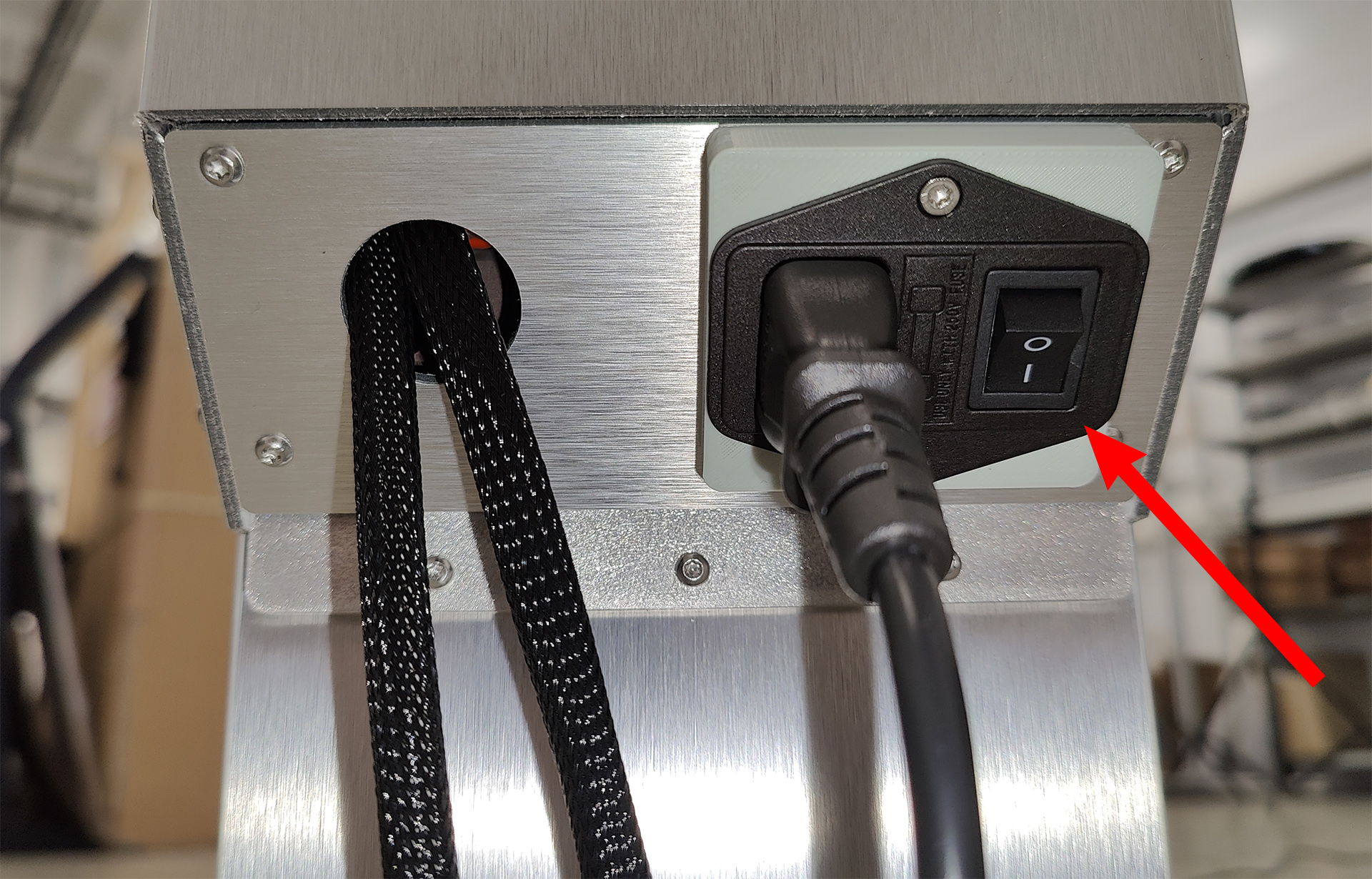

  3. Включить питание на блоке управления в нижней части колонны:

    Включение питания блока управления

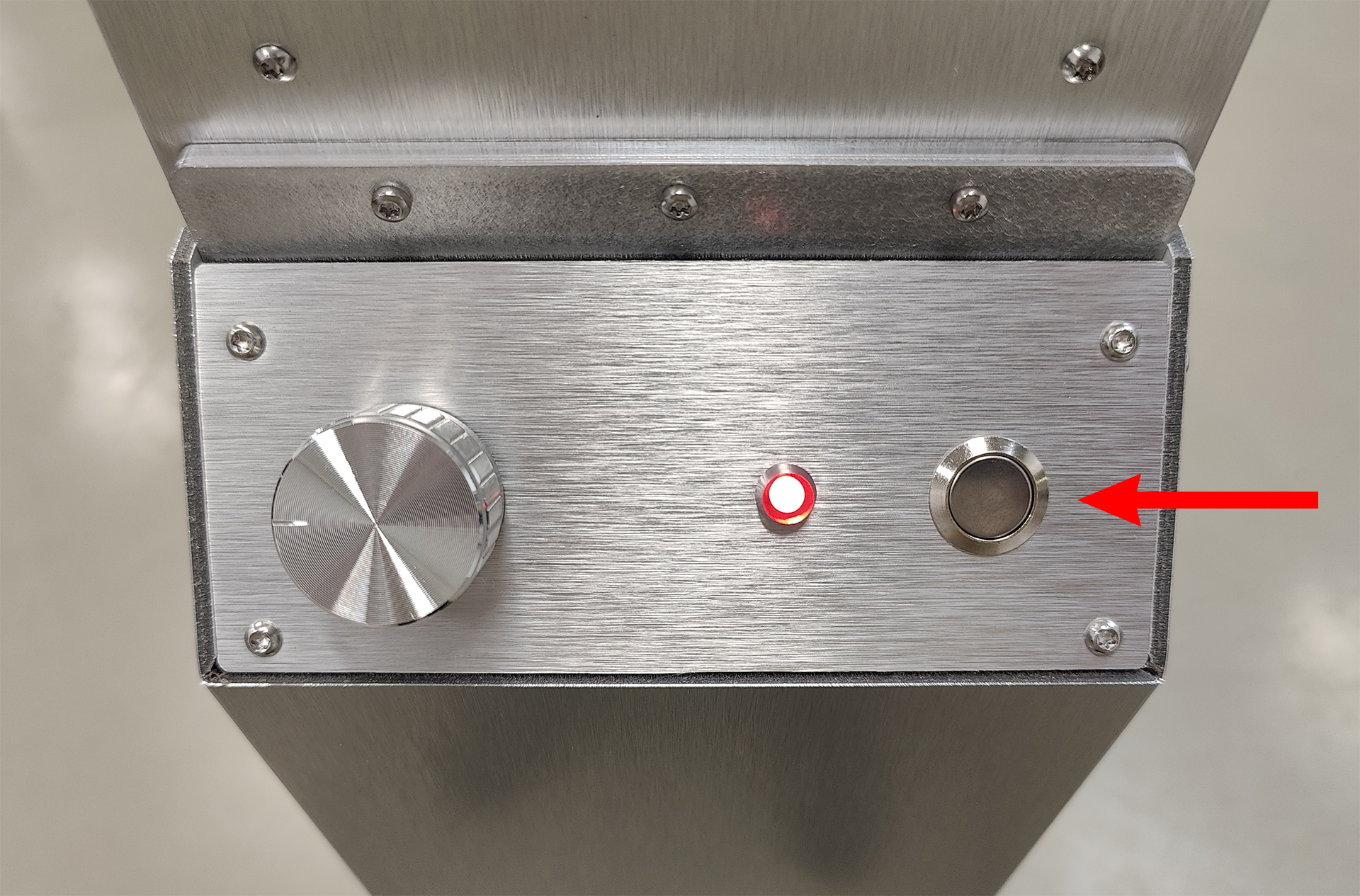

  4. После выполнении указанных выше шагов светодиод на панели управления начнёт мигать красным цветом, что означает, что 3D-сканер ожидает инициализацию (определение начального положения). Для проведения инициализации нажмите на кнопку на панели управления:

    Ожидание инициализации

    Если 3D-сканер находится в движении (при инициализации либо в процессе сканирования), то нажатие на кнопку выполняет функцию экстренной остановки (также остановить 3D-сканер можно из ПО на ноутбуке).

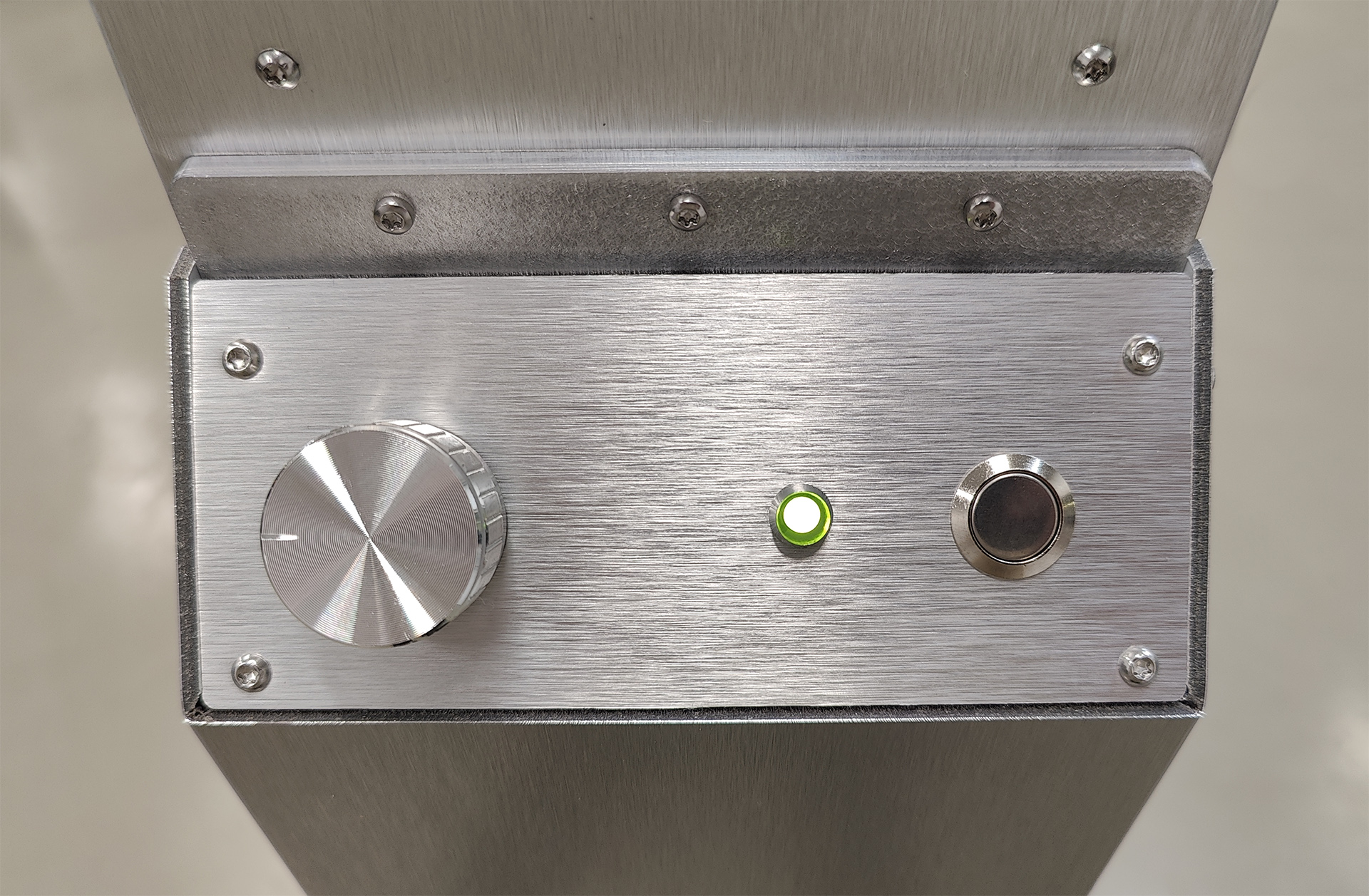

  5. После завершения инициализации светодиод загорится зелёным, и 3D-сканер будет готов к работе:

    3D-сканера готов к работе

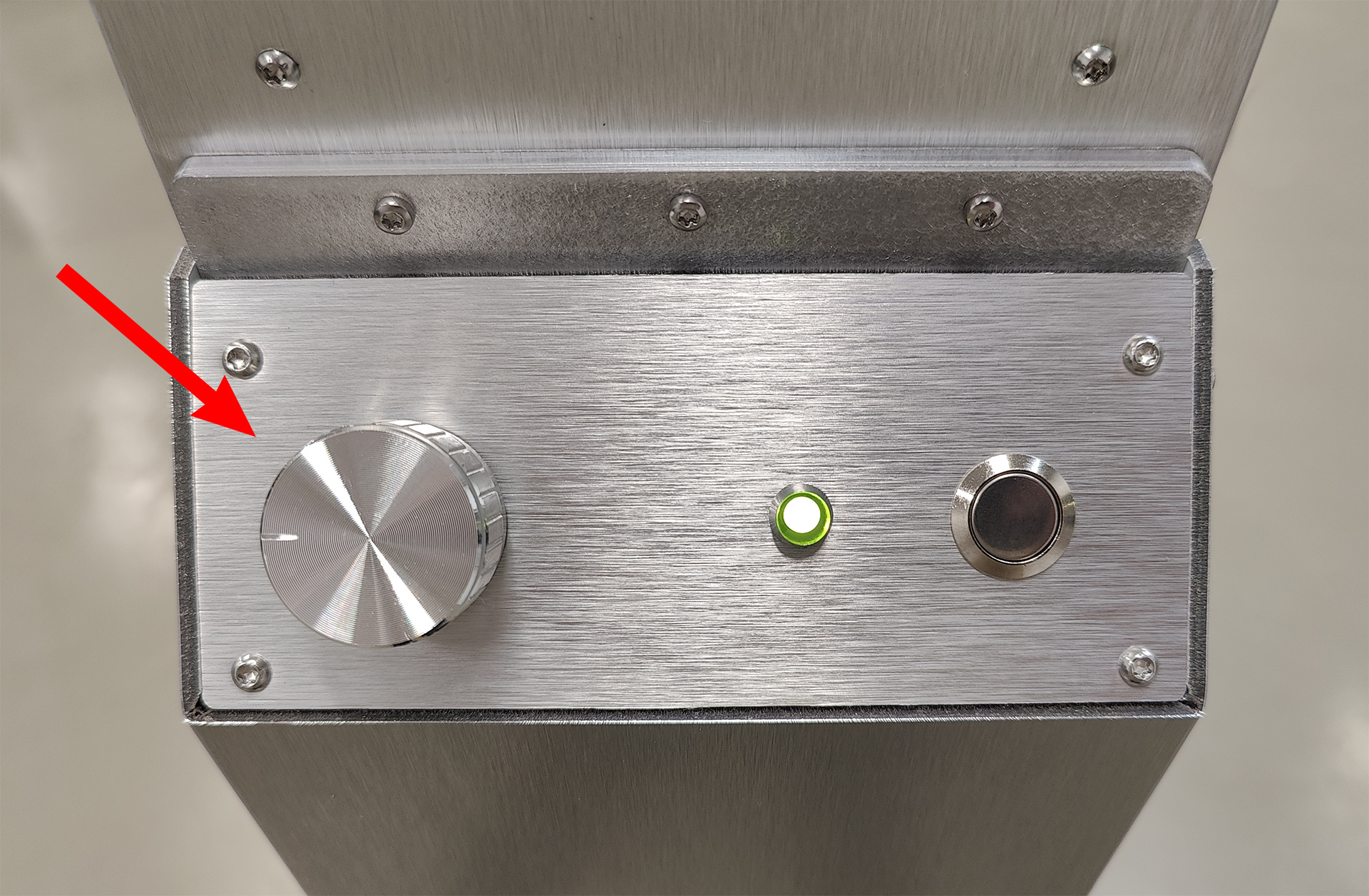

  6. Для регулировки яркости встроенного освещения вращайте ручку яркости слева:

    Регулировка яркости освещения

На данном этапе 3D-сканер Texel Portal RX полностью готов к работе с ПО Texel, установленном на ноутбуке. Перед первым запуском 3D-сканирования убедитесь, что на пути движения (вращения) 3D-сканера нет посторонних предметов, а также что к ноутбуку не подключены никакие внешние кабели (например, Ethernet).

Если необходимо разобрать 3D-сканер Texel Portal RX (например, для хранения или транспортировки), то рекомендуется использовать шаги данной инструкции в обратном порядке - это упростит как процесс разборки, так и последующей сборки 3D-сканера.
