Texel Portal MX: Инструкция по сборке

Краткое описание

3D-сканер Texel Portal MX представляет собой программно-аппаратный комплекс (ПАК) для быстрого получения цветных 3D-моделей людей и крупногабаритных объектов. Аппаратная часть 3D-сканереа состоит из поворотного стола (вращающегося подиума) и вертикальной колонны с сенсорами глубины (RGB-D камерами), обеспечивающей перемещение сенсоров по вертикали. В комплект поставки также может входить высокопроизводительный ноутбук, сконфигурированный для работы ПО Texel. 3D-сканер Texel Portal MX позволяет быстро и плавно поворачивать объект съёмки (сканирование занимает около 30 секунд) и обеспечивает получение данных с четырёх сенсоров глубины, оснащенных также цветными (RGB) камерами. Полученные потоки данных затем обрабатываются ПО Texel для получения цветного 3D-скана и других производных данных, таких как обмеры тела. Texel Portal MX не требует сложной сборки, прост в эксплуатации и позволяет производить 3D-сканирование людей на потоке для различных сценариев использования.

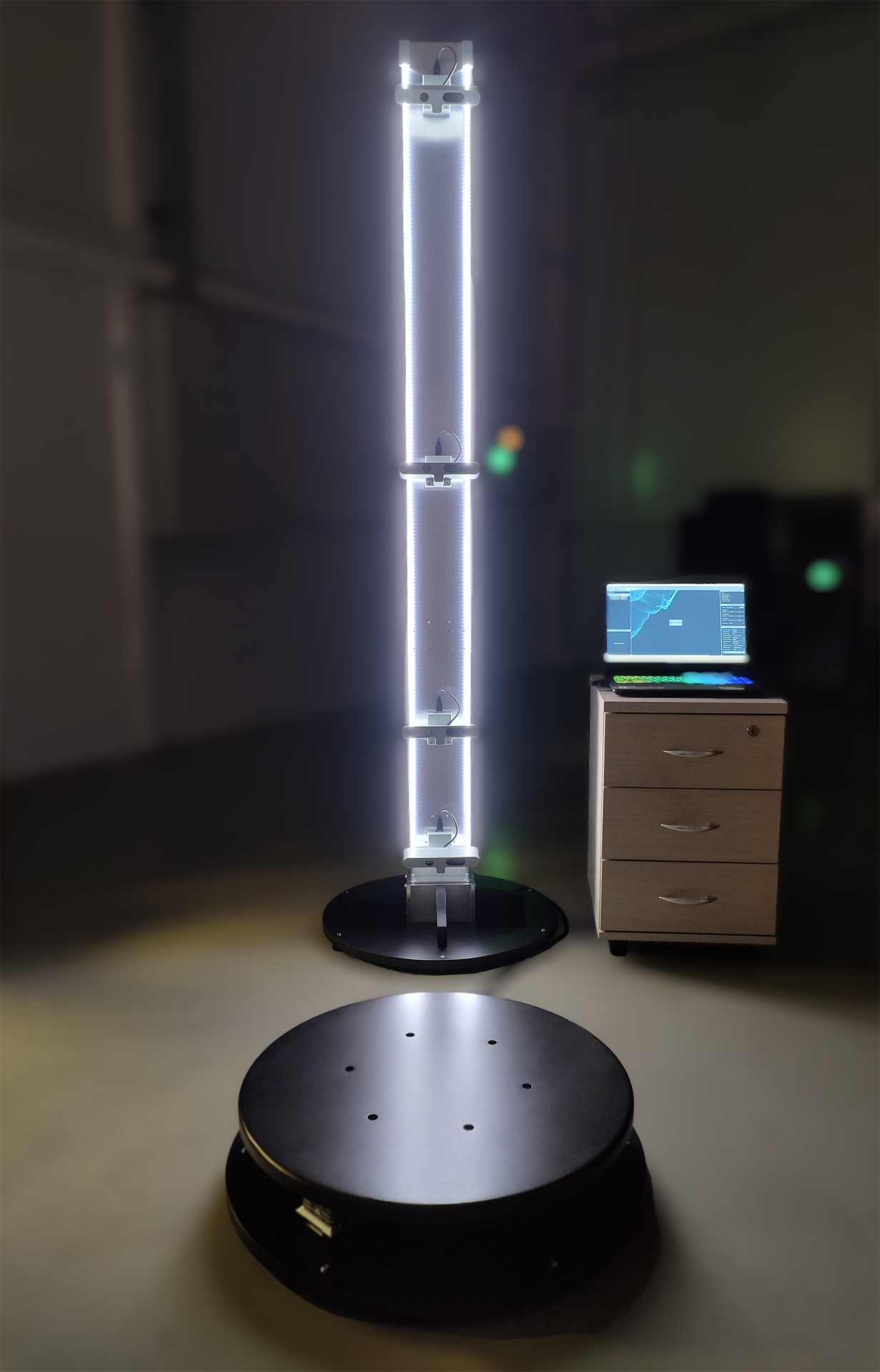

Общий вид устройства

Распаковка

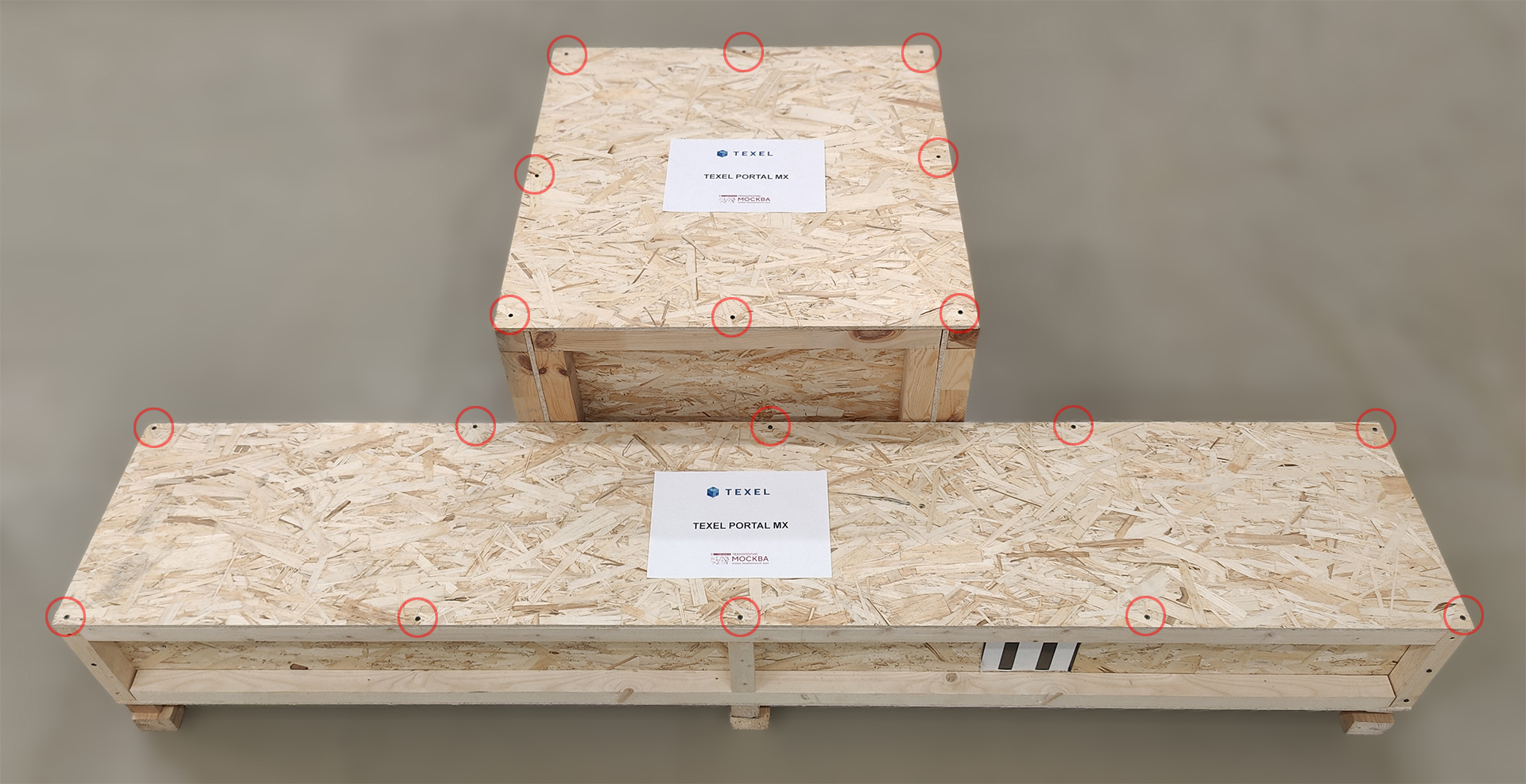

3D-сканер Texel Portal MX поставляется в практически собранном виде в двух жестких фанерных ящиках. Отдельные элементы 3D-сканера защищены пузырьковой плёнкой, вспененным полиэтиленом, картоном, либо иным упаковочным материалом. Для вскрытия фанерных ящиков необходимо открутить саморезы на верхнмх крышках ящиков с помощью шуруповёрта либо отвёртки. На фотографии ниже красными кружками отмечены саморезы, держащие верхние крышки:

При извлечении компонентов 3D-сканера необходимо соблюдать осторожность для предотвращения повреждения корпусных деталей, кабелей и других элементов оборудования. Также осторожность необходимо соблюдать при перемещении упаковки и тяжелых элементов 3D-сканера для избежания травм.

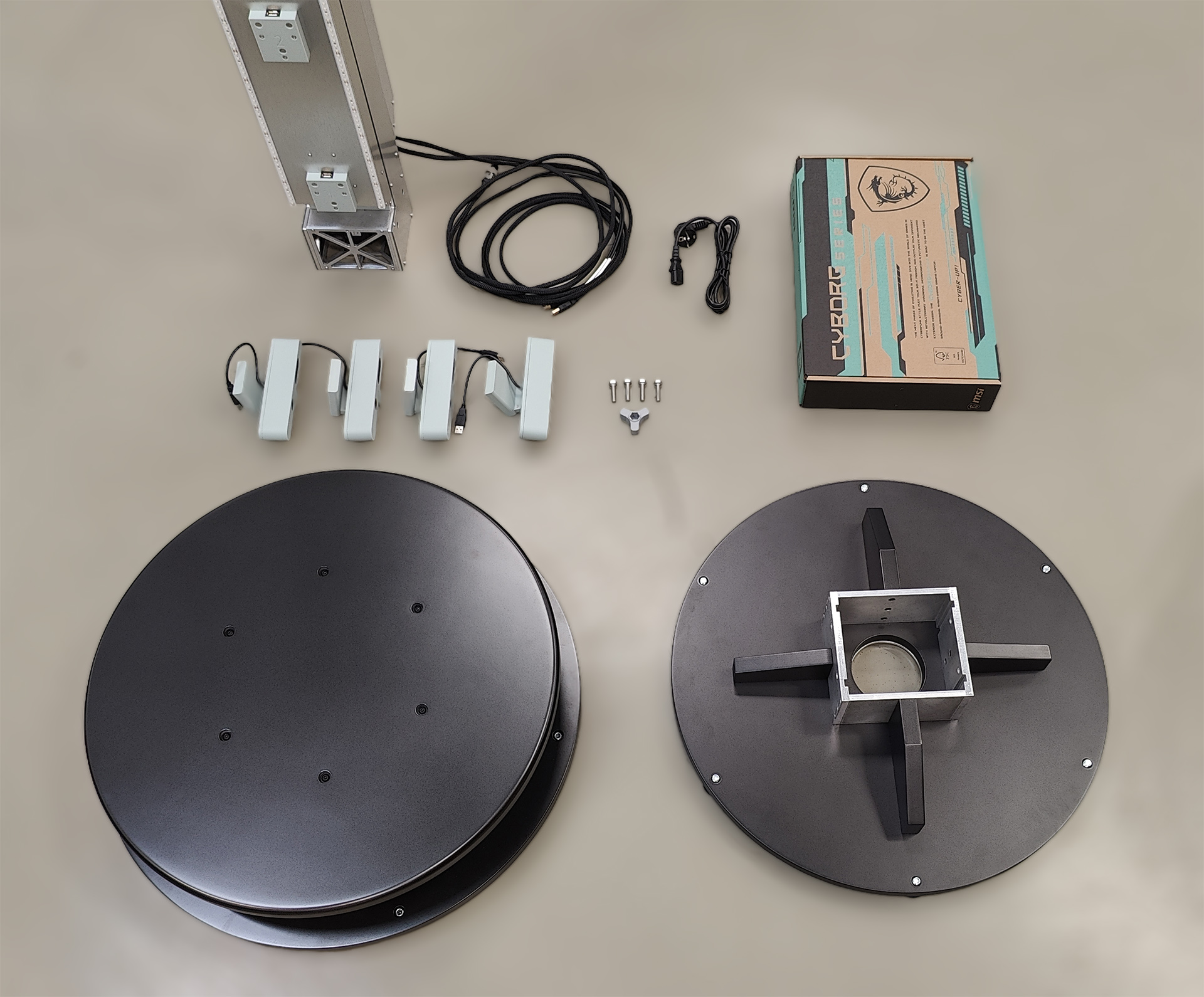

Комплект поставки

Комплект поставки 3D-сканера Texel Portal MX включает следующие позиции:

1. Поворотный стол (вращающийся подиум)
2. Колонна 3D-сканера с блоком управления и магнитными креплениями для сенсоров
3. Четыре сенсора глубины (RGB-D камеры) на магнитных кронштейнах
4. Основание для установки колонны
5. Крепеж для колонны (четыре болта M8)
6. Ключ на 13 мм для фиксации колонны
7. Кабель питания
8. Высокопроизводительный ноутбук (опционально)

Пожалуйста, обратите внимание, что отдельные элементы или узлы 3D-сканера могут незначительно визуально отличаться в разных версиях оборудования, функционал и потребительские свойства при этом не меняются. При наличии значительных изменений в конструкции информация будет отражена в данной инструкции.

Сборка 3D-сканера

Сборка 3D-сканера осуществляется по приведенным ниже шагам. Рекомендуется строго следовать инструкции и не менять приведенный порядок действий. Все действия по сборке необходимо выполнять при полностью обесточенном устройстве, включение устройства в розетку допустимо только по окончании сборки в соответствии с инструкцией.

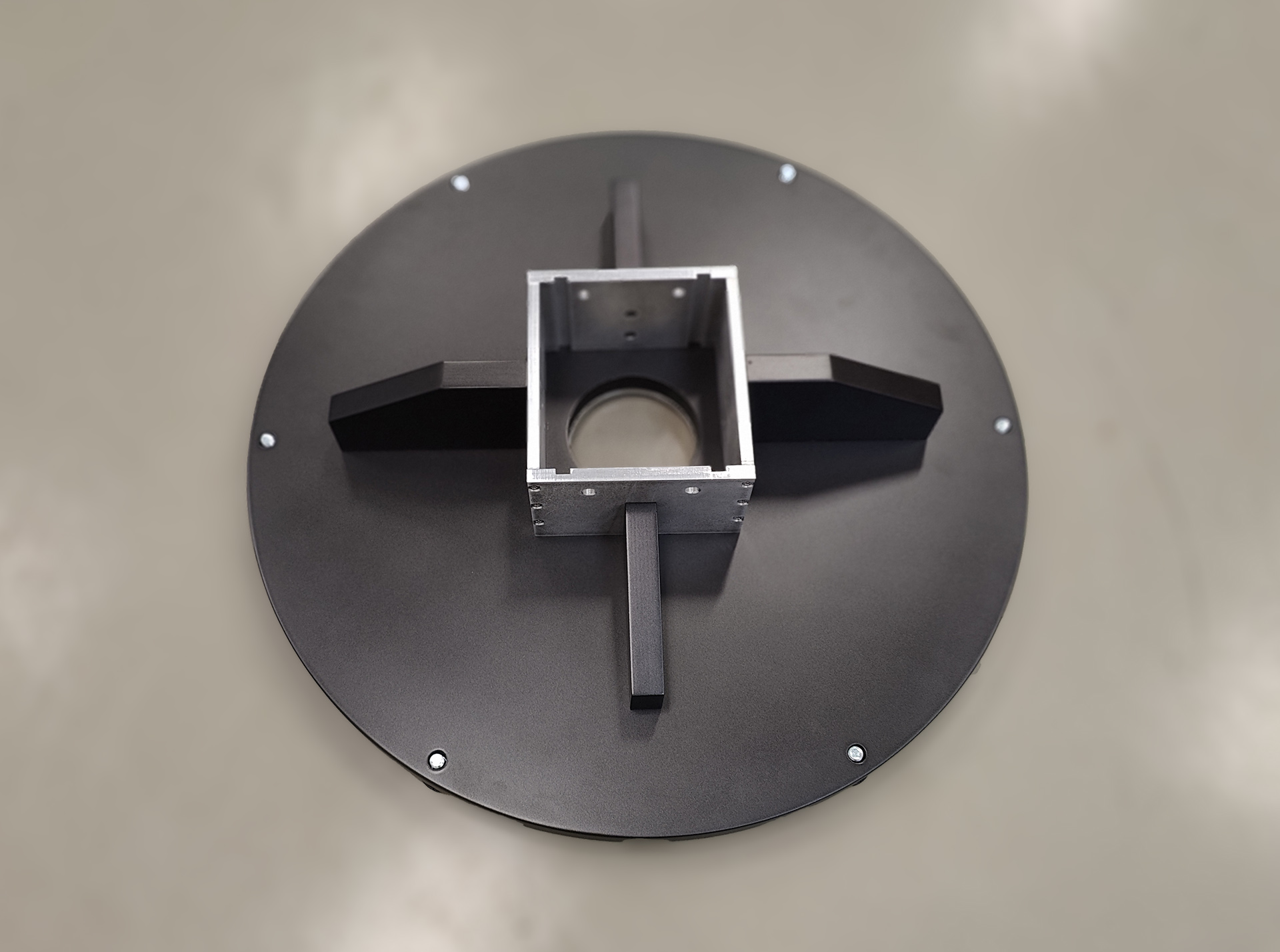

1. Установить основание колонны на пол, на ровную и твёрдую поверхность. Максимальная высота 3D-сканера в собранном виде составляет не менее 2650 мм, рекомендуемая высота потолка в месте сборки - 2800 мм (2.8 м), абсолютный минимум - 2700 мм (2.7 м).

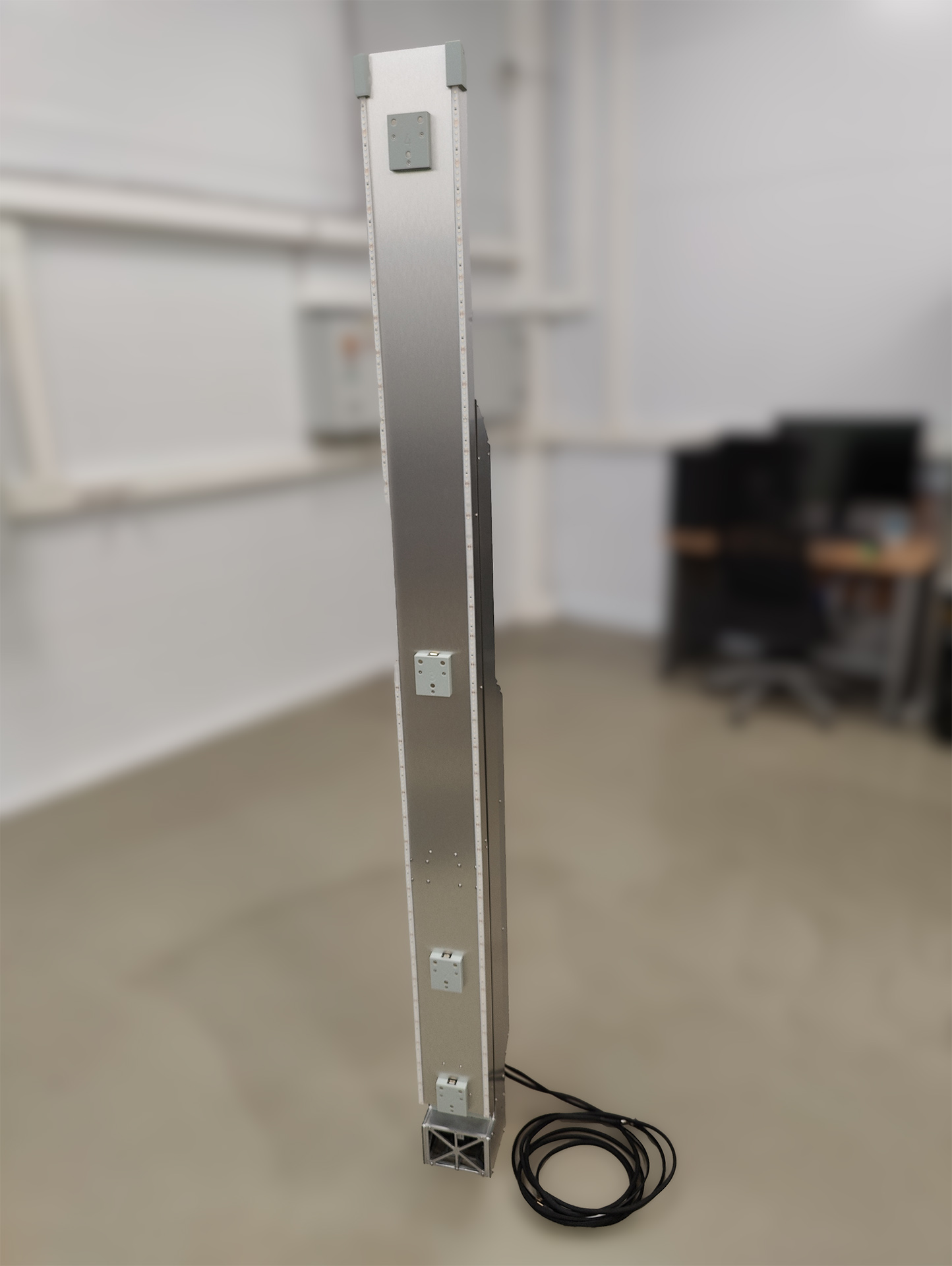

2. Аккуратно распаковать колонну 3D-сканера (поставляется в отдельной фанерной коробке):

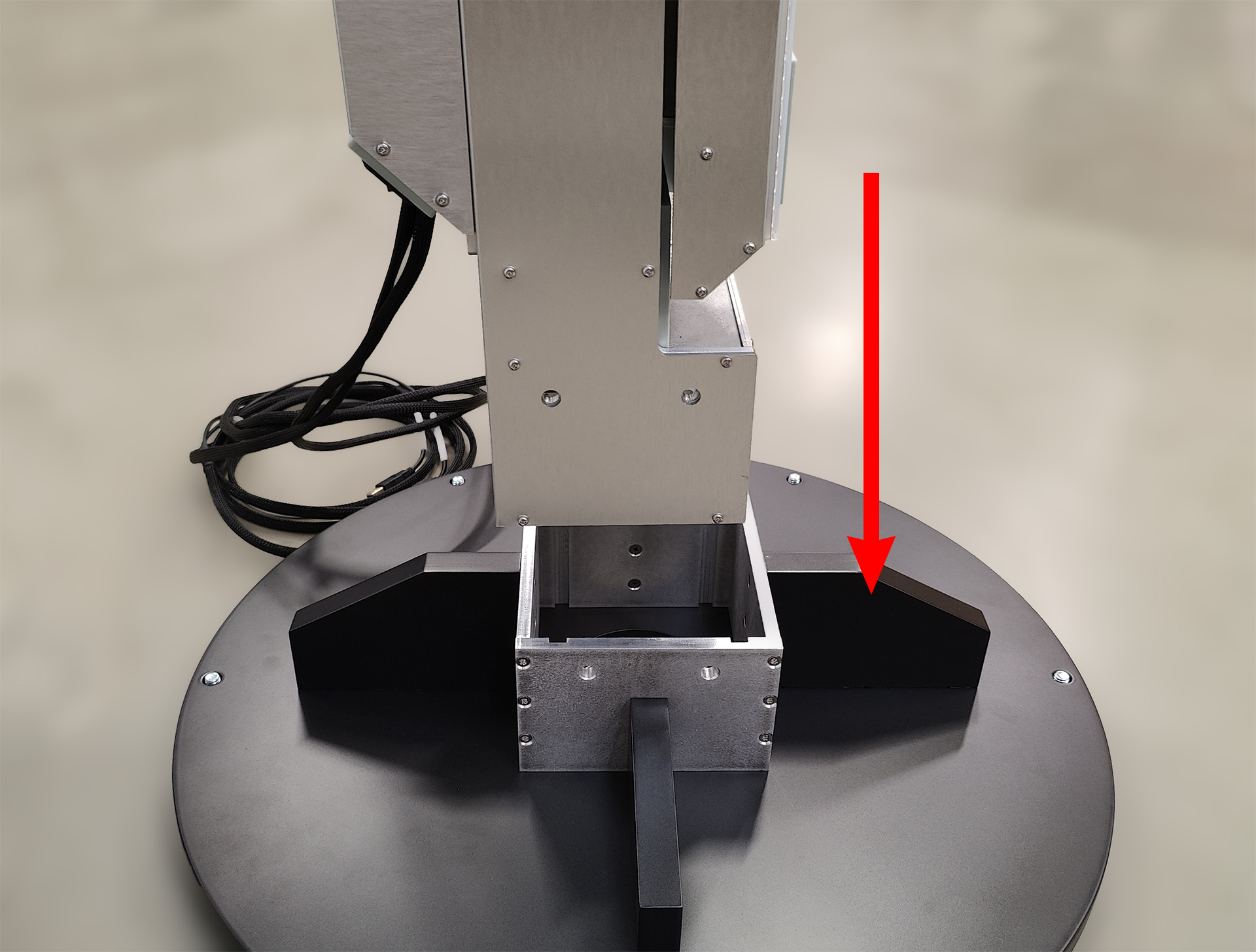

3. Установить колонну в посадочное место на основании. При этом необходимо соблюдать осторожность, чтобы не повредить провода.

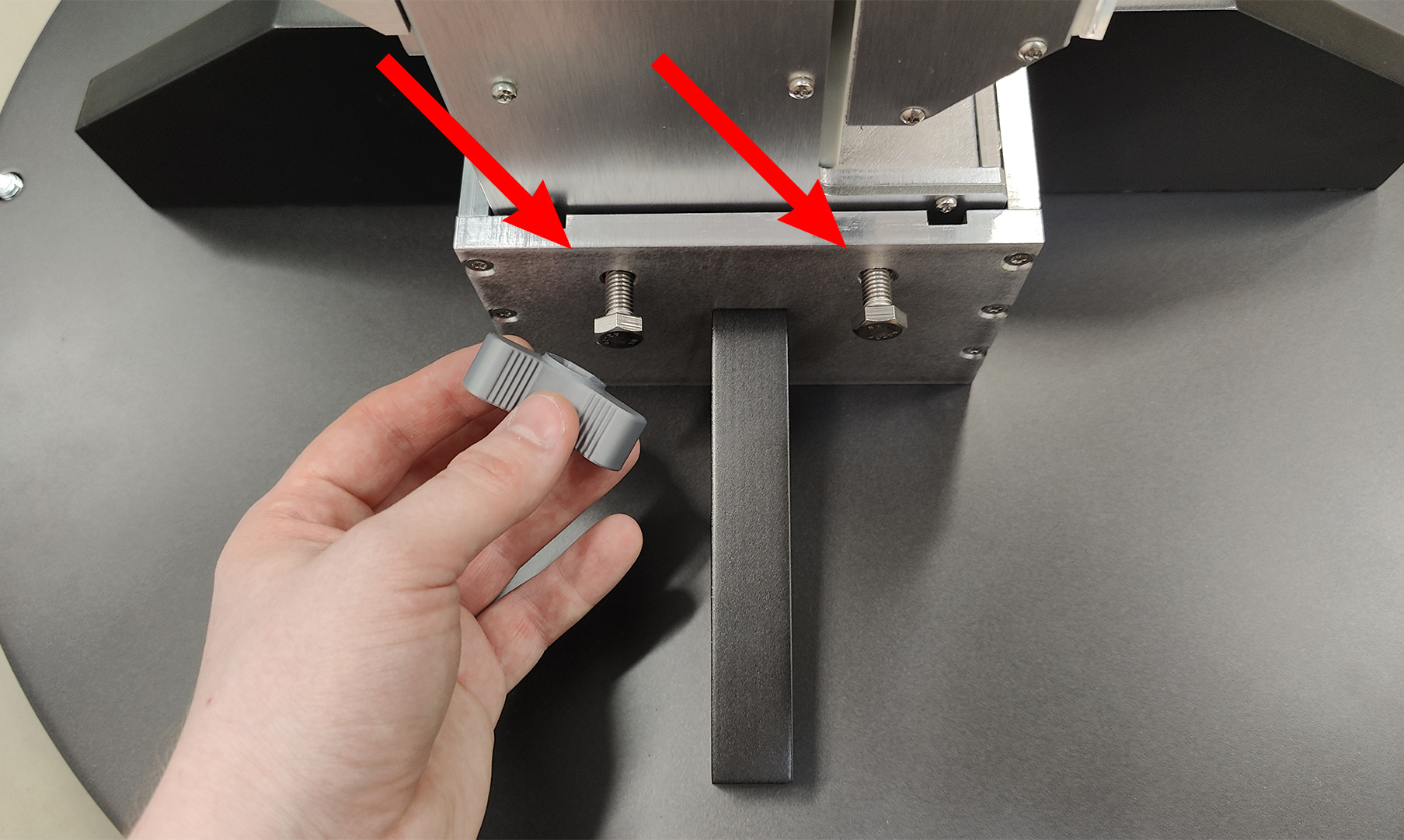

4. Зафиксировать колонну с помощью четырёх болтов M8 (по два с каждой стороны) и входящего в комплект поставки ключа на 13 мм:

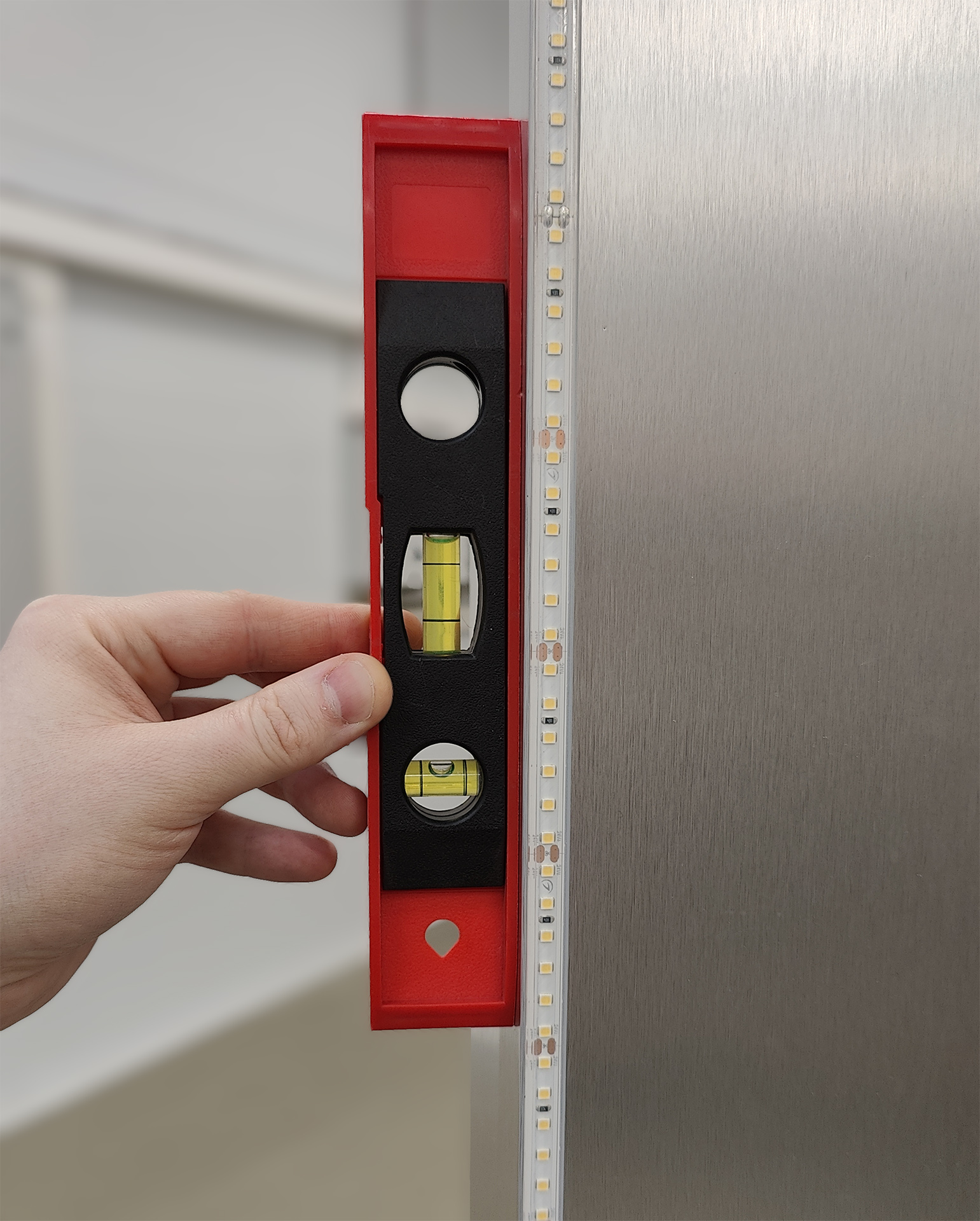

5. Убедиться, что колонна 3D-сканера установлена ровно, и все ножки основания касаются пола. При необходимости, отрегулировать ножки, вращая их. Для контроля ровности установки можно использовать пузырьковый уровень.

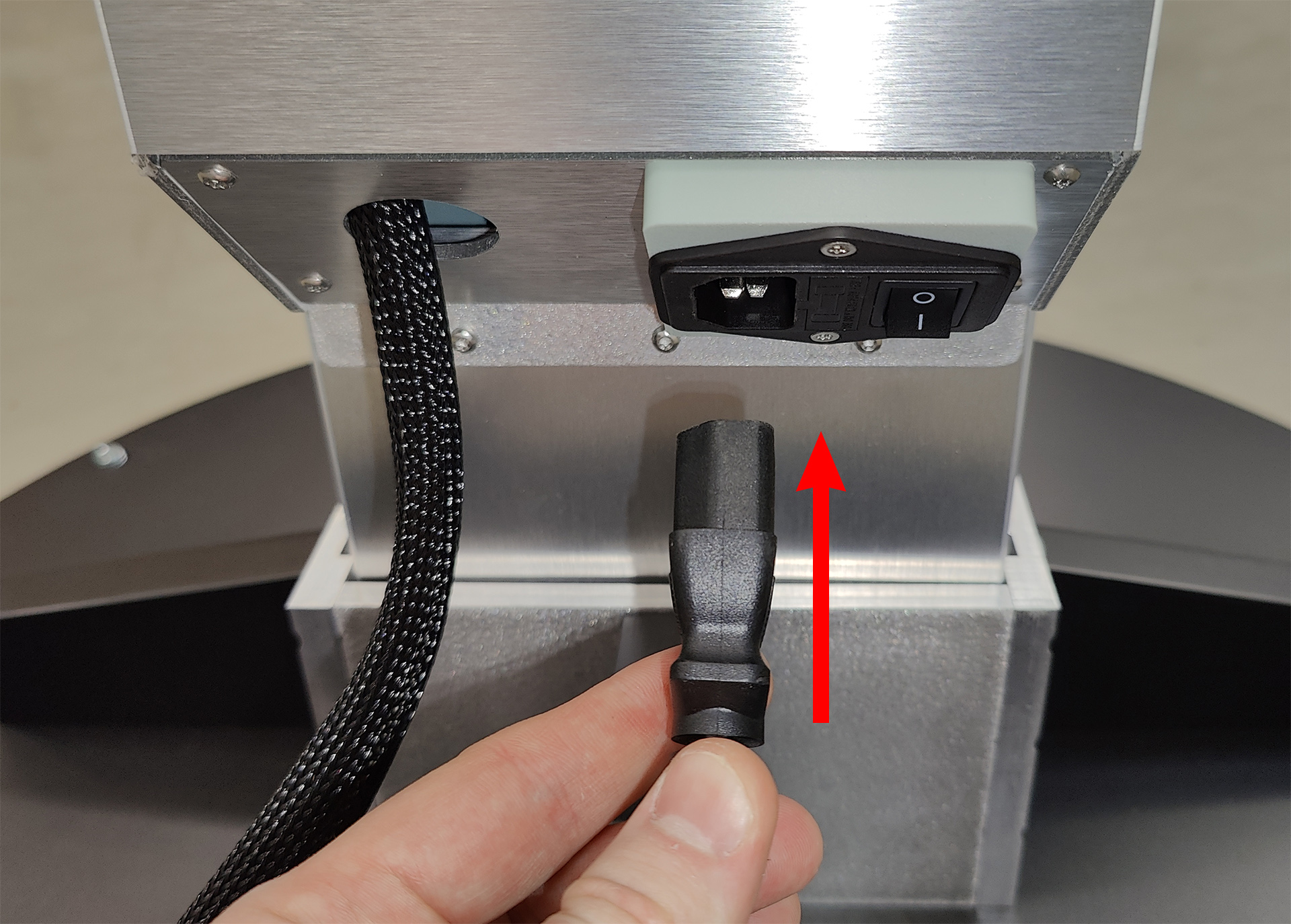

6. Подключить кабель питания к колонне 3D-сканера:

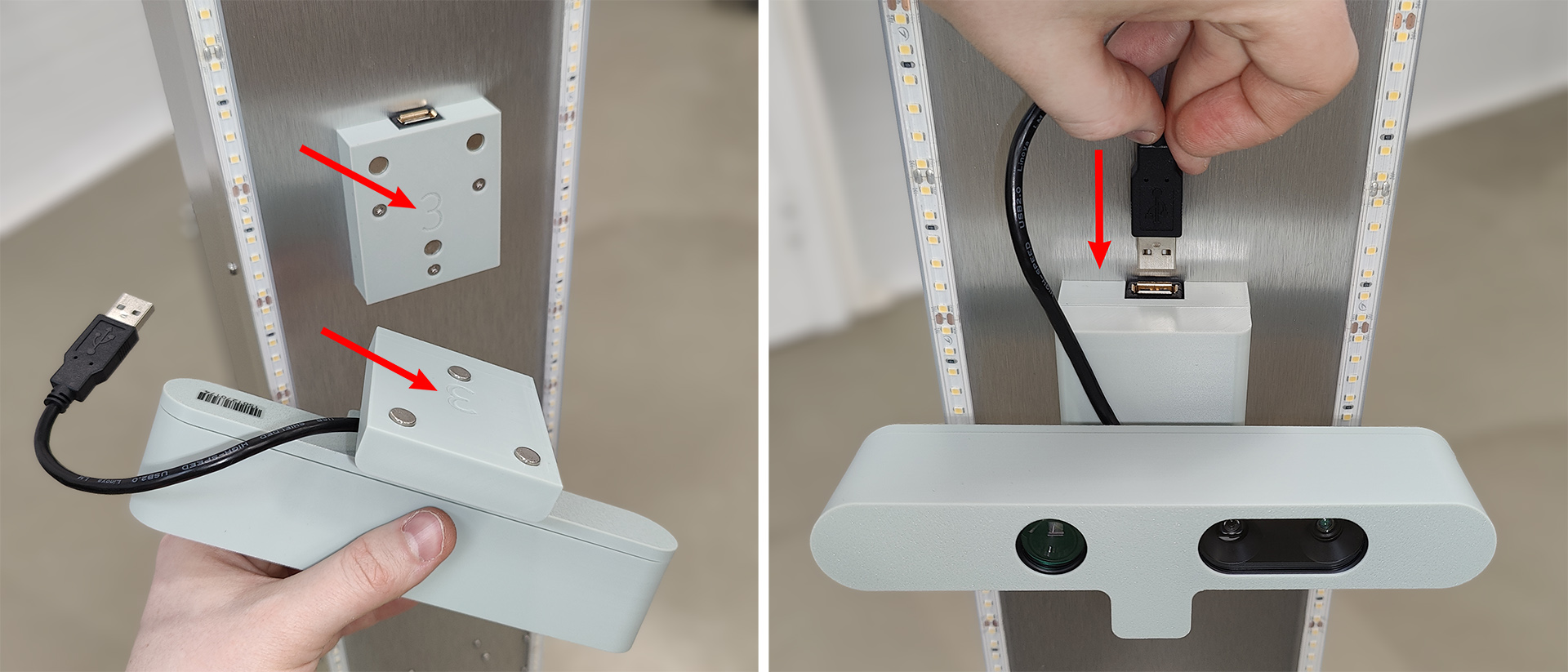

7. Установить четыре сенсора глубины на магнитные крепления на колонне, соблюдая нумерацию (номера на колонне и на кронштейнах сенсоров должны совпадать), а затем подключить USB-коннекторы сенсоров к разъёмам на колонне:



   Пожалуйста, обратите внимание, что 3D-сканеры Texel Portal MX могут комплектоваться различными сенсорами глубины, однако магнитные крепления всегда стандартные.

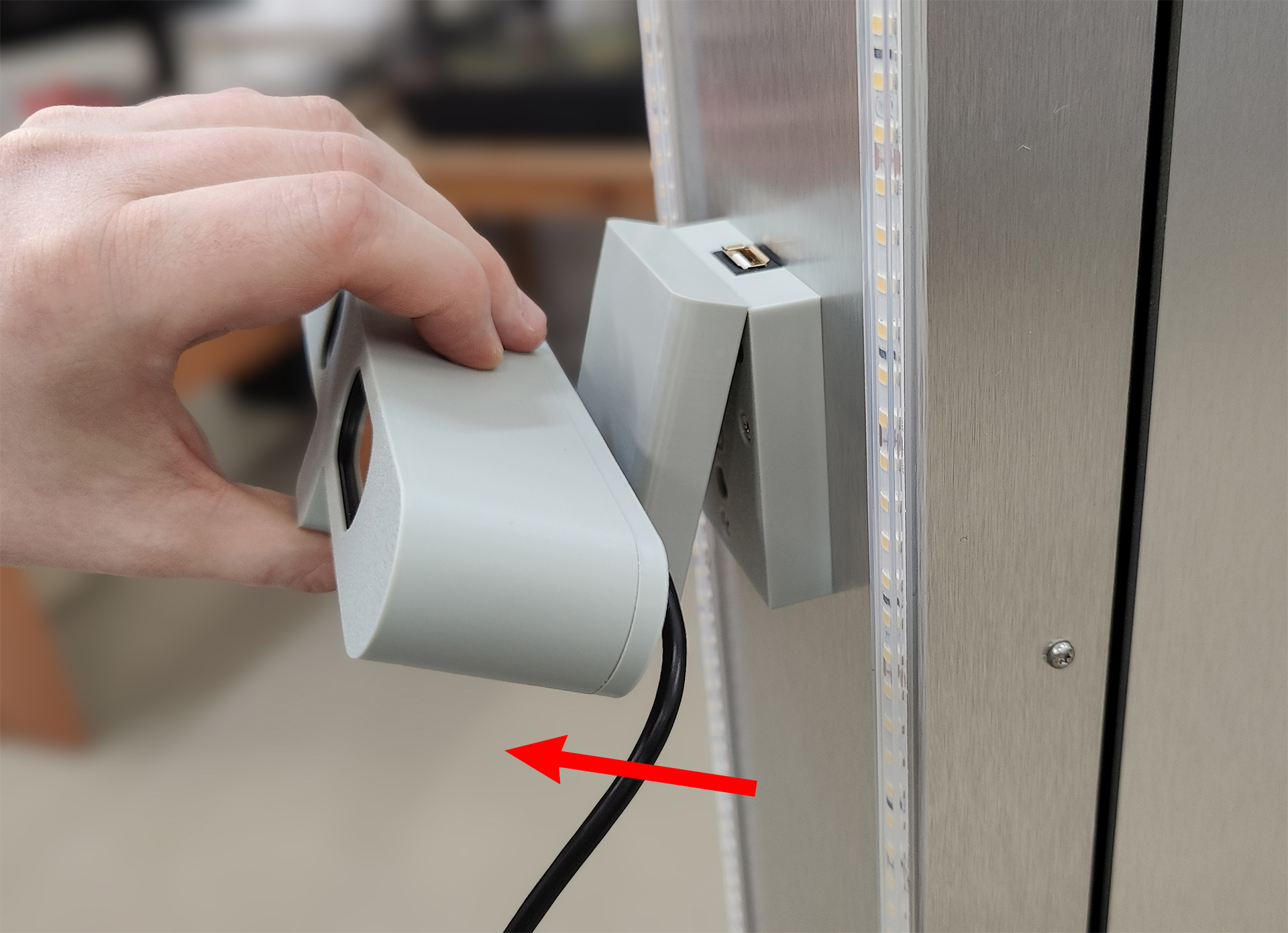

   Если необходимо снять сенсор, то сначала нужно отсоединить USB-коннектор, а затем потянуть вверх и вперёд нижнюю часть кронштейна, как показано ниже:

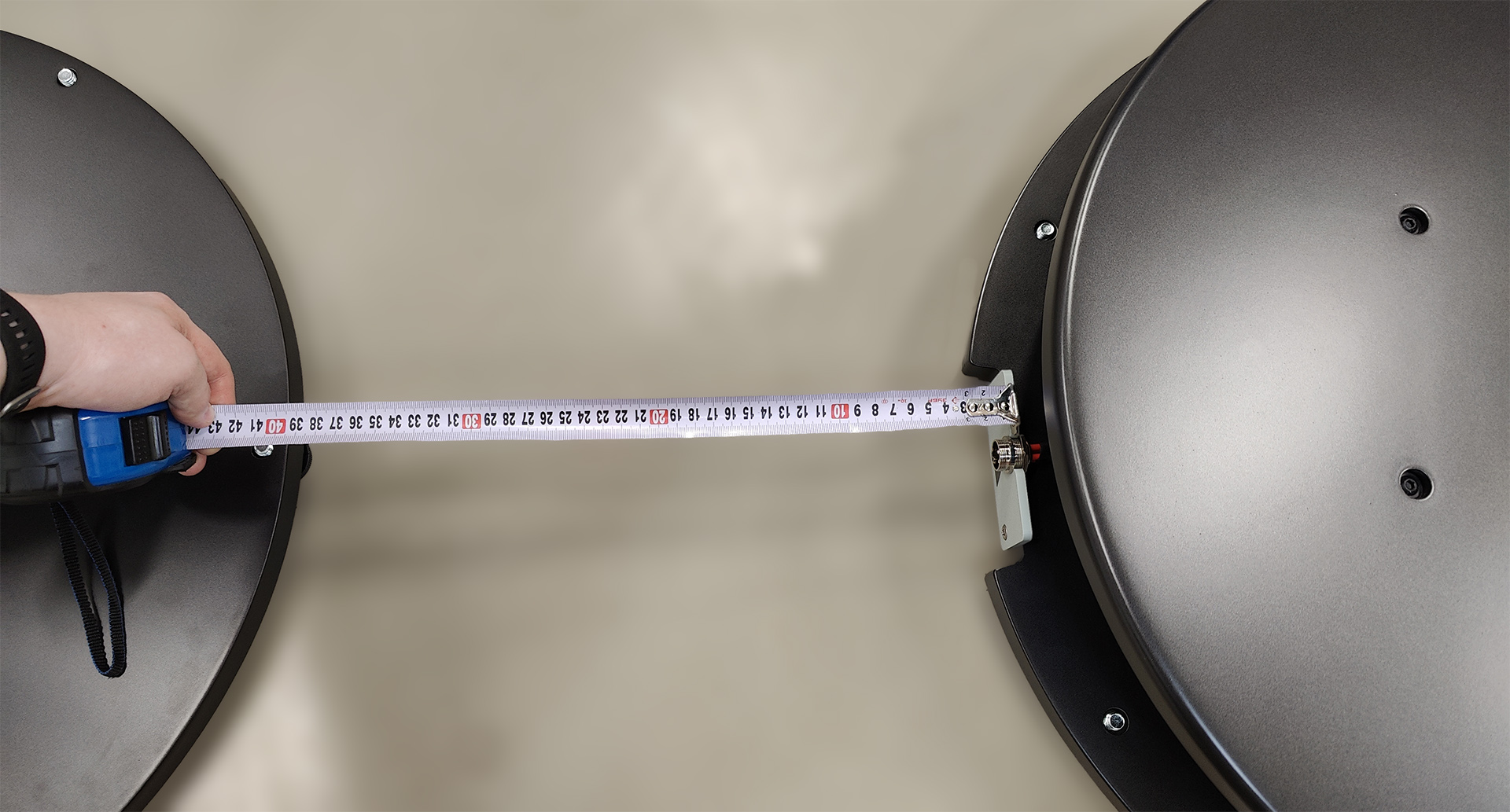

8. Установить поворотный стол на пол на ровную твердую поверхность напротив колонны 3D-сканера. Панель с разъемом должна быть ориентирована в сторону колонны, центр подиума должен быть напротив сенсоров, а расстояние от края поворотного стола до края основания колонны должно составлять от 20 до 40 см.



   Расстояние в 20 см даёт несколько большую детализацию при условии компактной позы сканируемого человека. Для сканирования в А-позе (например, для последующих автоматических обмеров тела) необходимо расстояние в 40 см для обеспечения полного обзора.

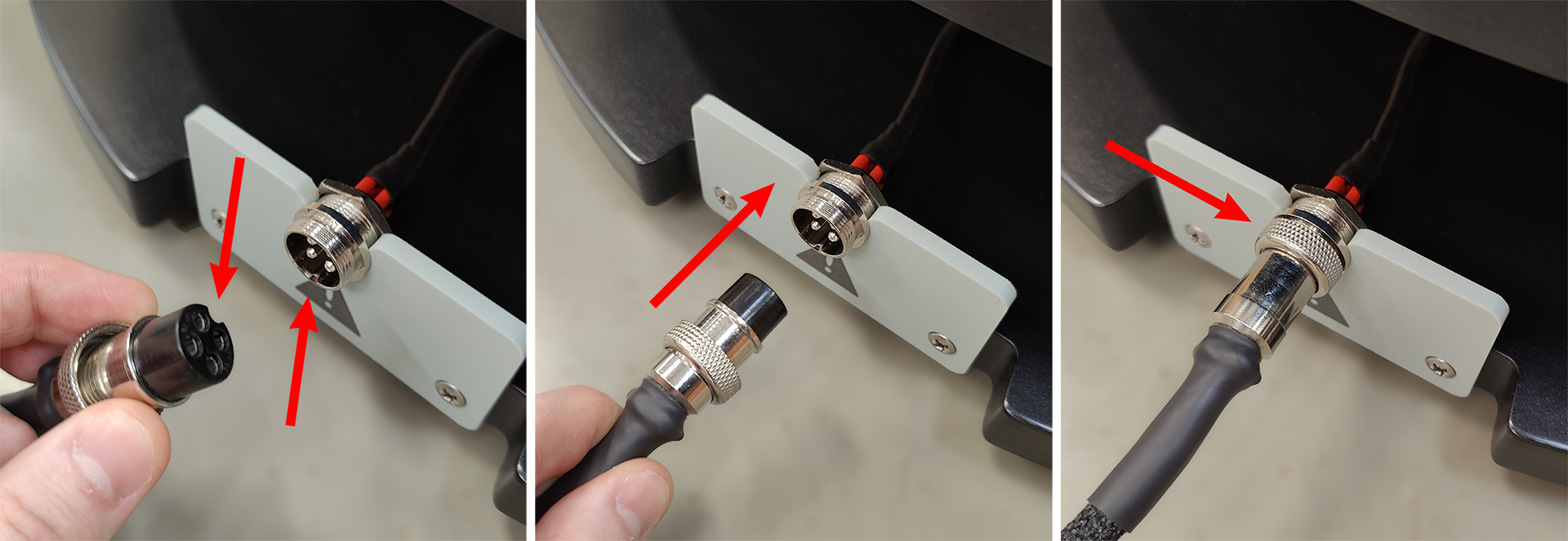

9. Подключить кабель для поворотного стола к разъёму (его можно вставить только в одном положении, на корпусе разъёма есть специальная выемка), а затем закрутить кольцо-фиксатор, препятствующее отсоединению кабеля:



   Пожалуйста, обратите внимание: подключать и отключать кабель поворотного стола можно только при полностью обесточенном устройстве. В противном случае есть риск повреждения силовой электроники блока управления.

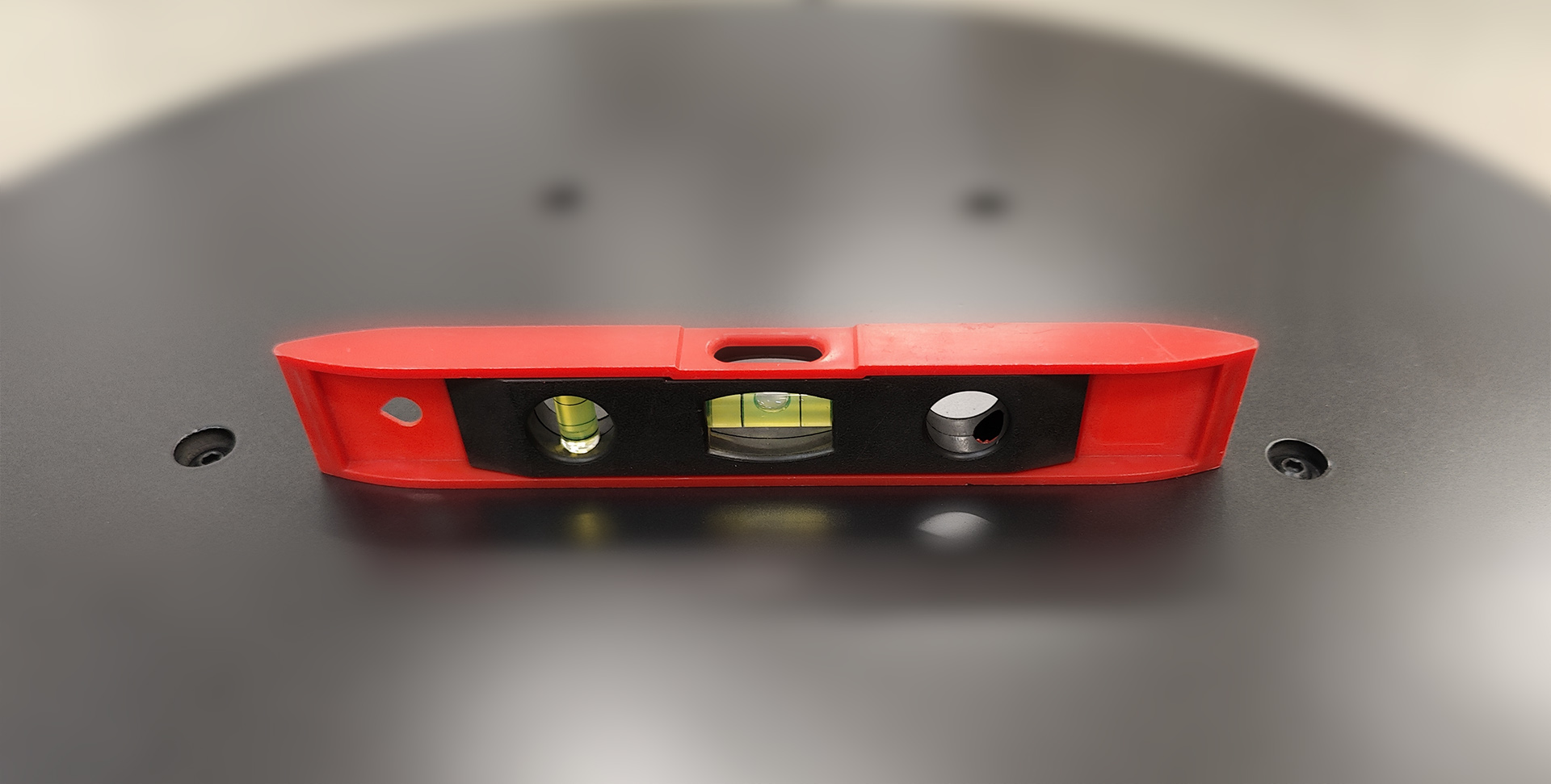

10. Убедиться, что поворотный стол установлен ровно, и все ножки касаются пола. При необходимости, отрегулировать ножки, вращая их. Для контроля ровности установки можно использовать пузырьковый уровень.

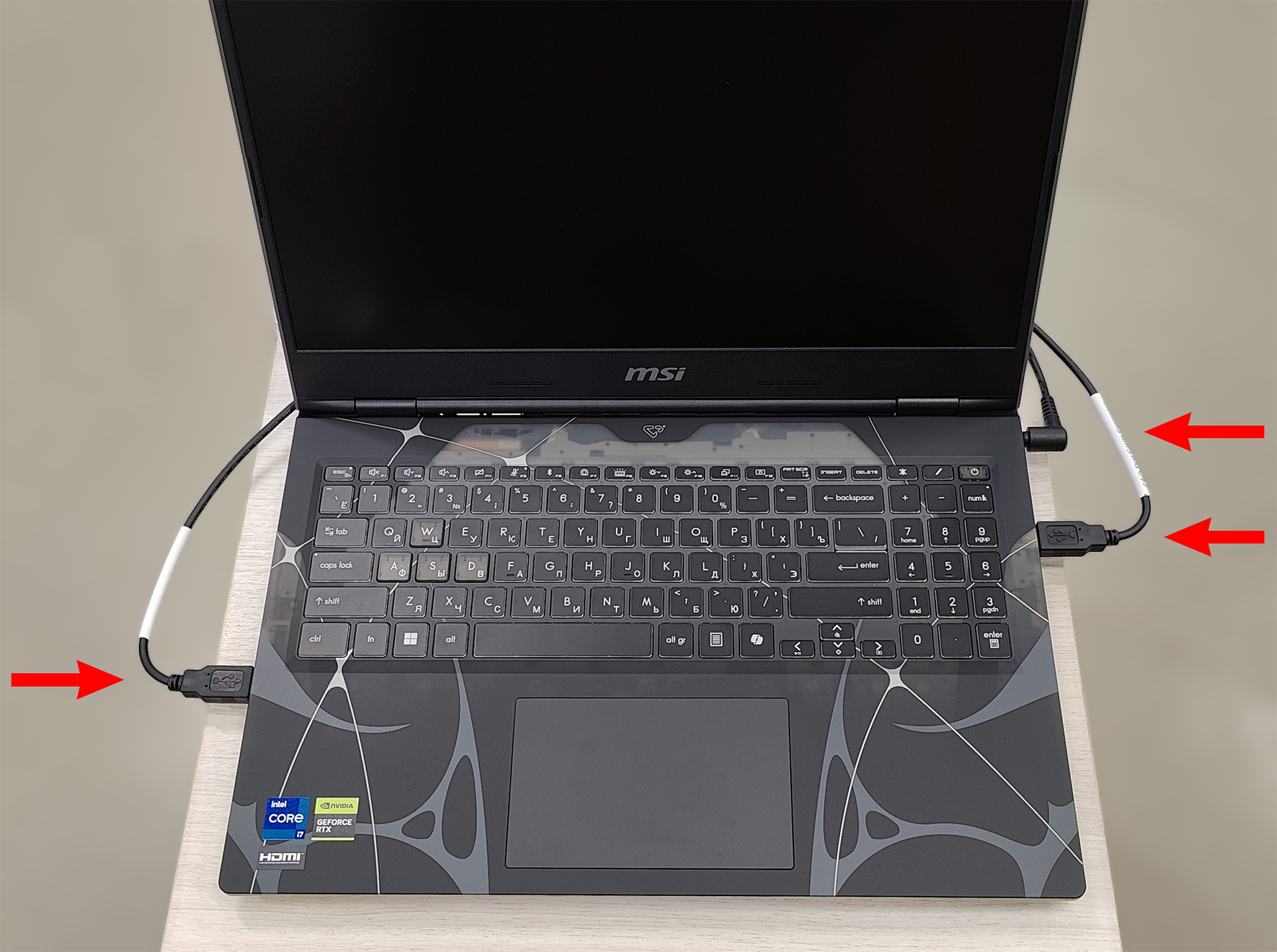

11. Подключить кабель питания и два USB-кабеля к ноутбуку. Рекомендуется подключать USB-кабели к разным сторонам ноутбука (один кабель слева, другой - справа):



    Также, пожалуйста, обратите внимание, что модель ноутбука может отличаться от изображения, поэтому расположение разъёмов USB и питания может быть другим.

Подготовка 3D-сканера к работе

Сборка 3D-сканера Texel Portal MX на этом завершена. Для подготовки 3D-сканера к работе осталось выполнить несколько простых шагов:

1. Подключить ноутбук к сети питания и включить его.

2. Включить кабель питания 3D-сканера в розетку.

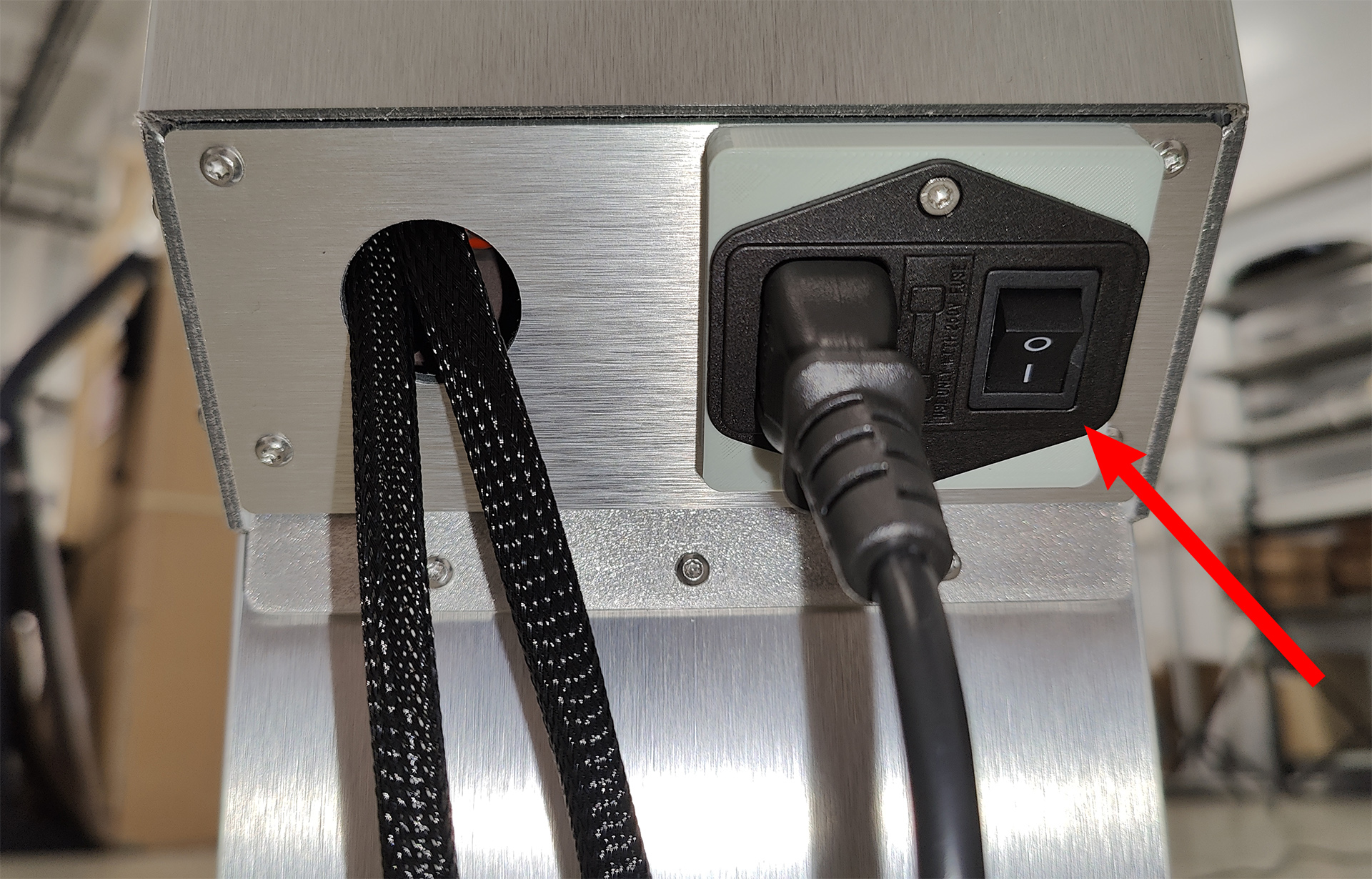

3. Включить питание на блоке управления в нижней части колонны:

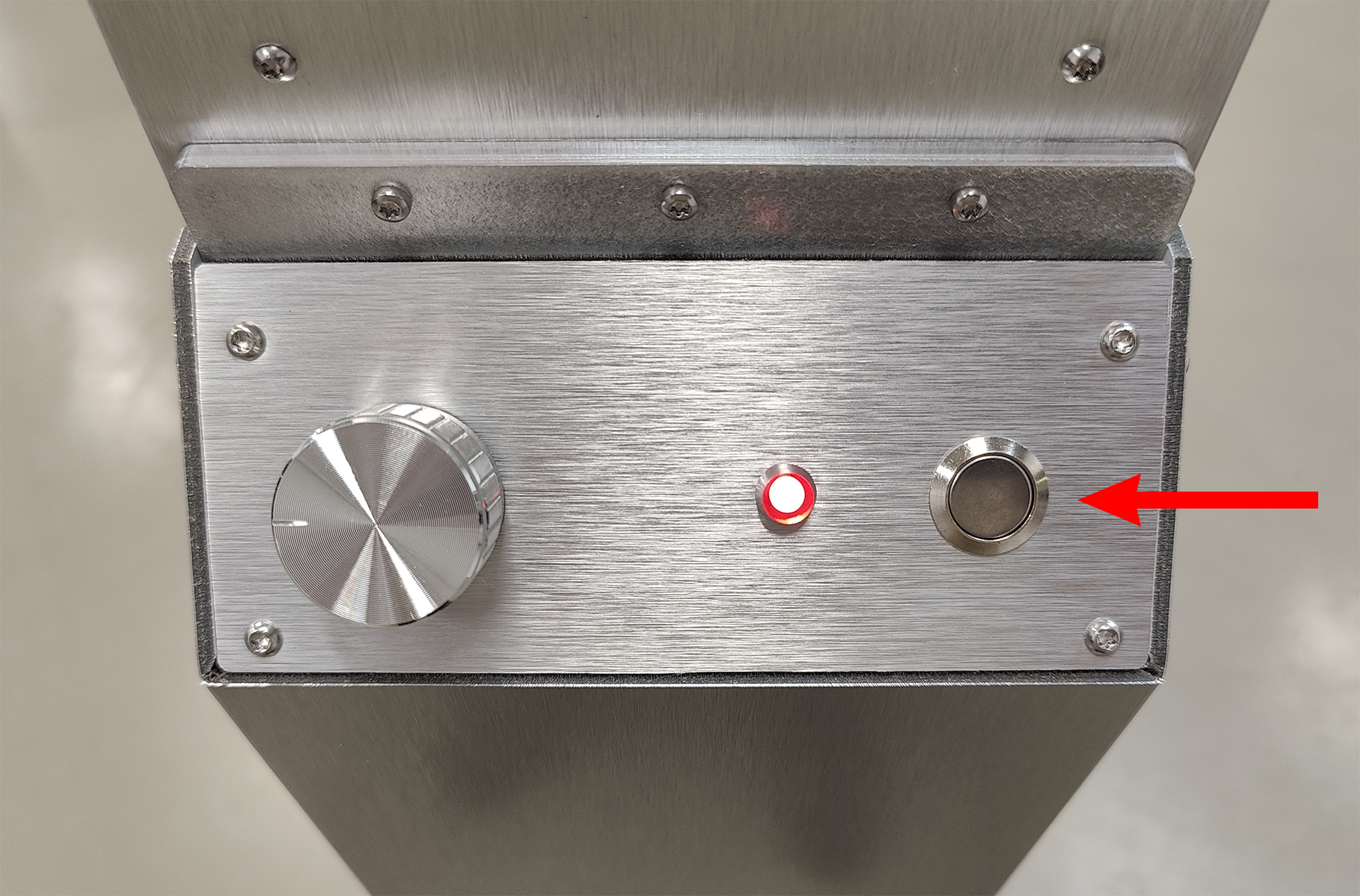

4. После выполнении указанных выше шагов светодиод на панели управления начнёт мигать красным цветом, что означает, что 3D-сканер ожидает инициализацию (определение начального положения). Для проведения инициализации нажмите на кнопку на панели управления:



   Если 3D-сканер находится в движении (при инициализации либо в процессе сканирования), то нажатие на кнопку выполняет функцию экстренной остановки (также остановить 3D-сканер можно из ПО на ноутбуке).

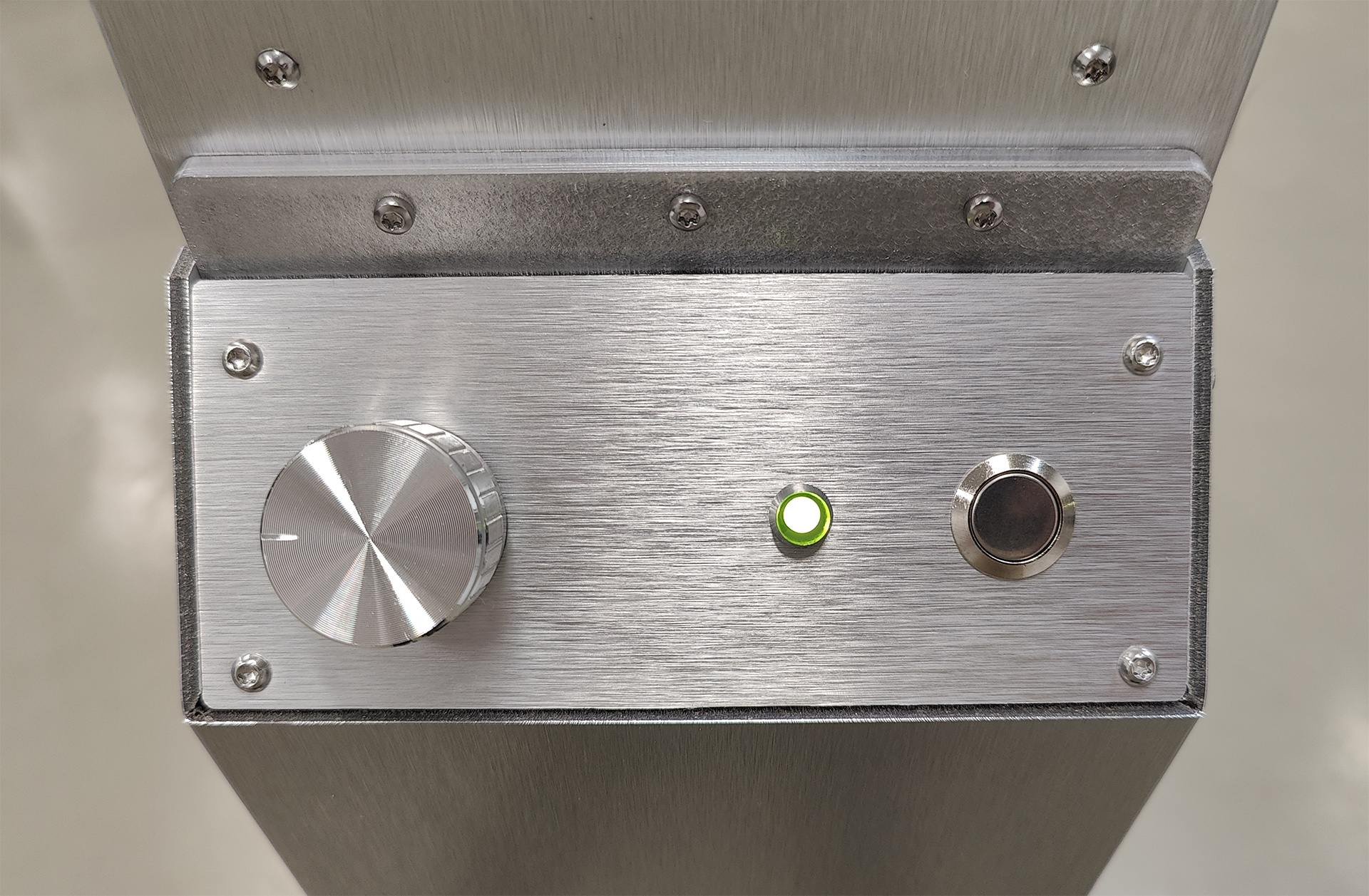

5. После завершения инициализации светодиод загорится зелёным, и 3D-сканер будет готов к работе:

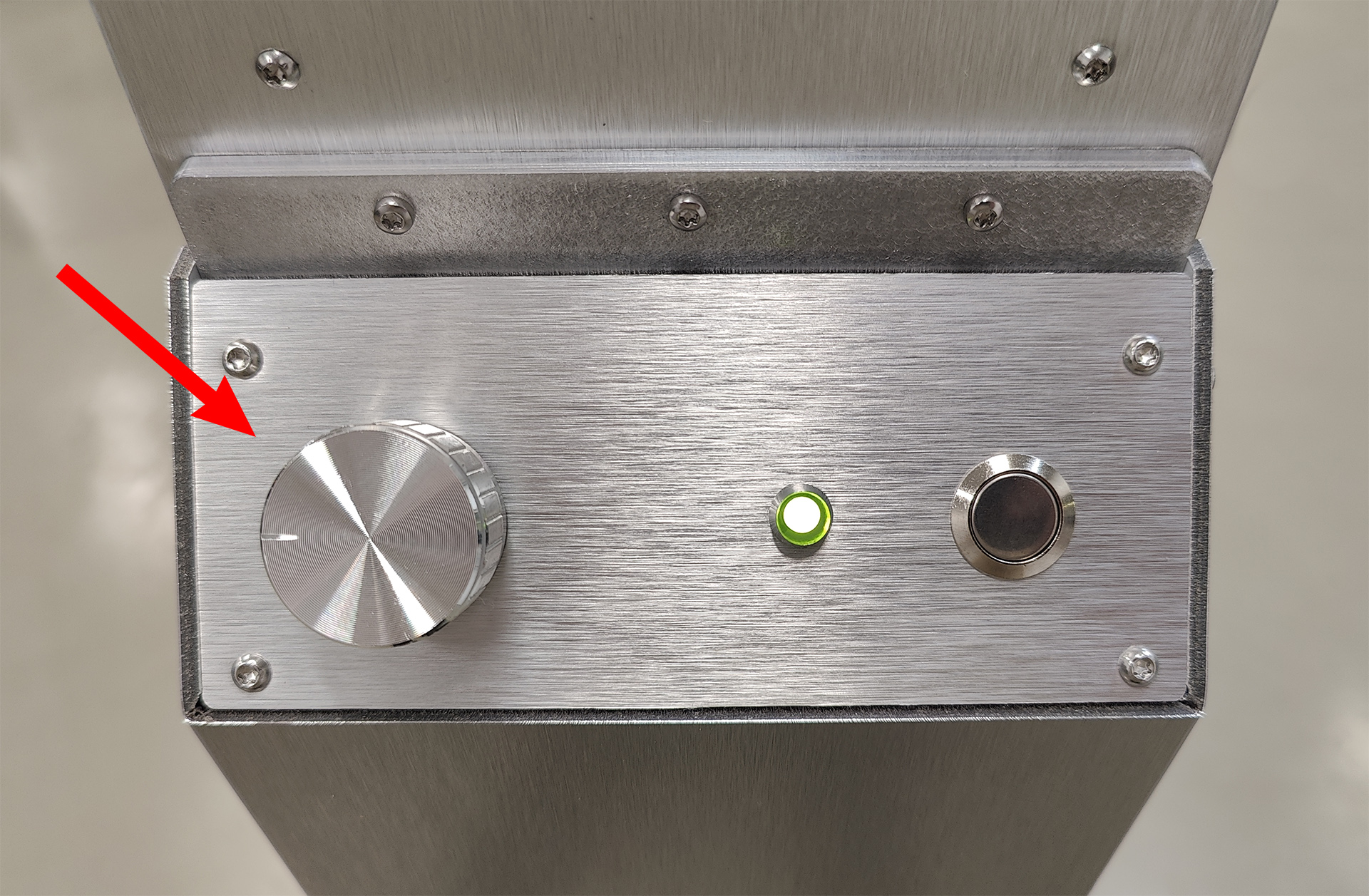

6. Для регулировки яркости встроенного освещения вращайте ручку яркости слева:



На данном этапе 3D-сканер Texel Portal MX полностью готов к работе с ПО Texel, установленном на ноутбуке. Перед первым запуском 3D-сканирования убедитесь, что на пути движения колонны 3D-сканера вверх нет препятствий (достаточная высота потолка).

Если необходимо разобрать 3D-сканер Texel Portal MX (например, для хранения или транспортировки), то рекомендуется использовать шаги данной инструкции в обратном порядке - это упростит как процесс разборки, так и последующей сборки 3D-сканера.
